限制器与整流器电路图

[11-21 00:44:54]   来源：http://www.88dzw.com  整流单元电路图   阅读：8102次

文章摘要： 图（a）电路用途电压限制器，其正向么向限压均为稳压管稳压值UZ再加上二极管的正向压降0.7V。电阻R1和R2决定放大系统，当输出电压UA≤±（UZ）+0.7V）时，为VO≈ R2/R1。 欢迎转载，信息来源www.88dzw.com（www.88dzw.com）

限制器与整流器电路图,标签：电路图讲解,电子电路图,http://www.88dzw.com

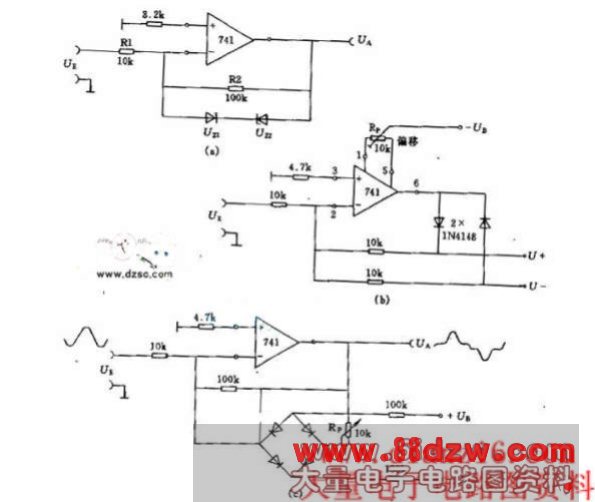

　　 图（a）电路用途电压限制器，其正向么向限压均为稳压管稳压值UZ再加上二极管的正向压降0.7V。电阻R1和R2决定放大系统，当输出电压UA≤±（UZ）+0.7V）时，为VO≈ R2/R1。
