　　如图所示为恒流源电平位移电路。

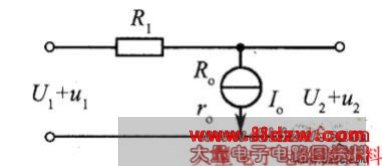

　　图 恒流源电平位移电路

　　由于恒流源的直流内阻Ro很小，交流内阻ro很大，R1》Ro和R1《ro时，输出端的直流电平U2比输入端的直流电平U1降低很多，即U2《U1。而输出端的交流电压u1只比输入端的交流电压u1减小很少，即u2≈u1。所以，满足了在不损失交流电压的情况下降低了直流电平。
