改进型镜像恒流源电路图,标签:led恒流源电路图,电路图讲解,http://www.88dzw.com(1)减小β对Io影响的恒流源

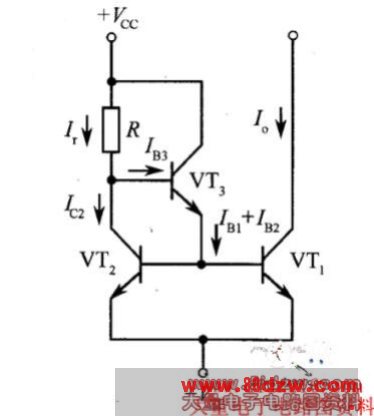

如图1所示为减小卩对几影响的恒流源。此电路的输出电流表示式为
若式中β1≈β2,此式与式(1-1-24)相比,显然此处β的变化对Io的影响要小得多。
(2)Io与Ir不同比例的恒流源

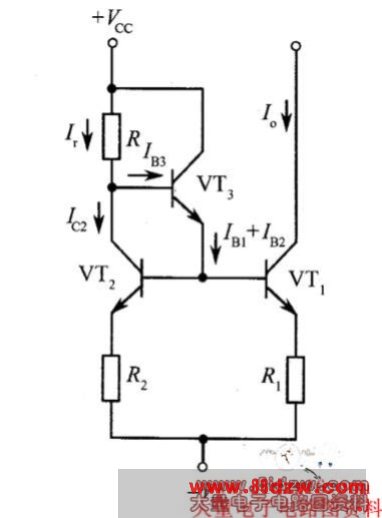

如图2所示为Io与IR不同比例的恒流源。
当VT1,VT2中电流是同数量级时,其UBE可认为近似相等,故有(假设三极管的β足够大)
即Io为
调节R1,R2的比值,可获得不同的几输出。
图1 减小β对Io影响的恒流源
图2 Io与Ir不同比例的恒流源
