　　这几种电路都可以在负载电阻RL上获得恒流输出。

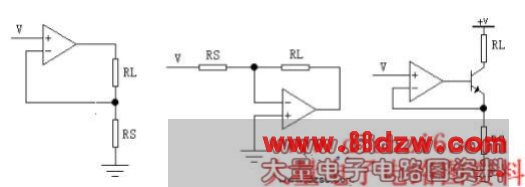

　　第一种由于RL浮地，一般很少用。

　　第二种RL是虚地，也不大使用。

　　第三种虽然RL浮地，但是RL一端接正电源端，比较常用。

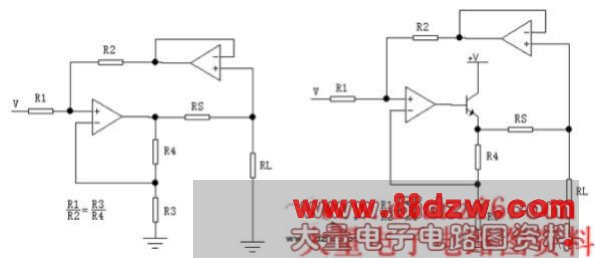

　　第四种是正反馈平衡式，是由于负载RL接地而受到人们的喜爱。

　　第五种和第四种原理相同，只是扩大了电流的输出能力，人们在使用中常常把电阻R2取的比负载RL大的多，而省略了跟随器运放。

　　第五种是本人想的电路，也是对地负载。

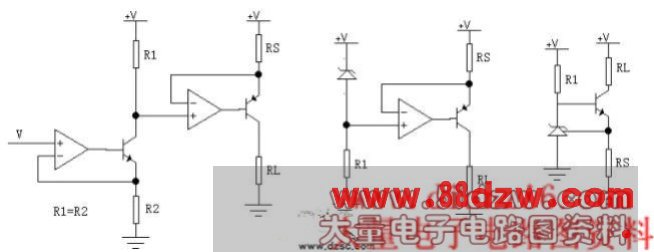

　　后边两种是恒流源电路。

　　对比几种V/I电路，凡是没有三极管只类的单向器件，都可以实现交流恒流，加了三极管之后就只能做单向直流恒流了。

　　第四和第五是建立在正负反馈平衡的基础上的，如果由于电阻的误差而失去平衡，会影响恒流输出特性，也就是说，输出电流会随负载变化。

　　而其他几种电阻的误差只会影响输出电流的值，而不会影响输出特性。

　　如果输出电流大，或者嫌三极管的集电极电流和发射极电流不相等，可以把三极管换成。
