ELM95系列应用电路图

文章摘要：ELM95系列DC/DC变换器应用电路如图所示。电路中的外围元件极少，仅有电感器、二极管和电容器。ELM95系列DC/DC变换器应用电路应用中应注意选择的电感线圈内阻要小且不能出现磁饱和，二极管要选用开关速度快的，电容器的耐压至少是输出电压的3倍以上。

ELM95系列应用电路图,标签：电路图讲解,电子电路图,http://www.88dzw.com

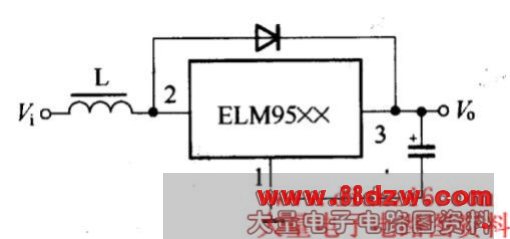

　　ELM95系列DC/DC变换器应用电路如图所示。电路中的外围元件极少，仅有电感器、二极管和电容器。

　　ELM95系列DC/DC变换器应用电路

　　应用中应注意选择的电感线圈内阻要小且不能出现磁饱和，二极管要选用开关速度快的，电容器的耐压至少是输出电压的3倍以上。
