三相CCM Bosot整流器主电路图

文章摘要：三相CCM Boost整流器的效率高、EMI小、输入电流波形好，因此常常被用于大功率，对性能要求高的场合，其主电路如图1所示。电路图" src="/pd_dianzi/UploadPic/2010-11/20101120224029770.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="curs

三相CCM Bosot整流器主电路图,标签：电路图讲解,电子电路图,http://www.88dzw.com
　　三相CCM Boost整流器的效率高、EMI小、输入电流波形好，因此常常被用于大功率，对性能要求高的场合，其主电路如图1所示。

电路图" src="/pd_dianzi/UploadPic/2010-11/20101120224029770.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

　　图：三相CCM Boot整流器主要电路

　　6个开关Sap、San、…、Scp，Scn和相应的反并联二极管Dap，Dan，…、Dcp，、Dcn，组成三相可控开关整流桥，三相输入电压ua、ub,uc，通过三相输入电感La、Lb、Lc连接到桥式开关整流电路的输人端，每一桥臂的上、下各有一个开关鼠和Sn。直流输出端接滤波电容C和负载电阻R，电容C的容值很大，因而可以近似等效成一个电压源。主电路从负载一侧来看，是一个电压源逆变器VSI（Voltage Source Inverter），因而三相Boost整流器的工作原理与电流调节的VSI相似。输入电感的值要设计得较大，因此在一个开关周期内的电流是连续不变的。电感上的电压只是输人相电压中很小一部分，输出电压高于输人线电压峰值，这样就可以保证电流控制得较好。

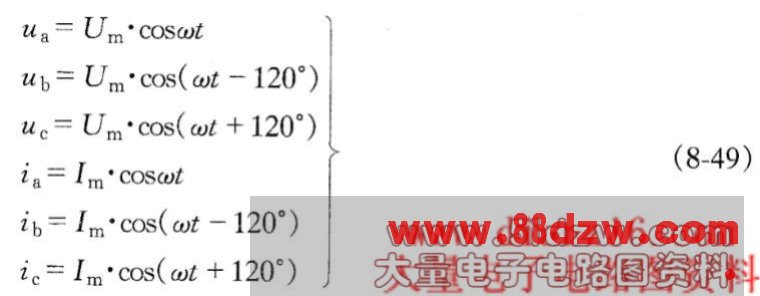

　　如果忽略相电流中的谐波分量，相电压、相电流的表示式为：
