5V,3A输出开关型稳压电源电路图

文章摘要：LM2676是一种开关型集成稳压器，可提供一个驱动能力达3 A，可逐级下降的开关稳压器的所有功能，具有良好的线性和负载调节特性：使用一只低导通电阻的DMOS电源开关获得高输出效率；具有固定输出3．3 V，5 V和12 V电压，或调节输出三种型号.下图是LM2676,组成的8V到40V输入,5V,3A输出的直流稳压电源电路LM2676引脚图

5V,3A输出开关型稳压电源电路图,标签：串联稳压电源电路图,开关电源电路图,http://www.88dzw.com

　　LM2676是一种开关型集成稳压器，可提供一个驱动能力达3 A，可逐级下降的开关稳压器的所有功能，具有良好的线性和负载调节特性：使用一只低导通电阻的DMOS电源开关获得高输出效率；具有固定输出3．3 V，5 V和12 V电压，或调节输出三种型号.

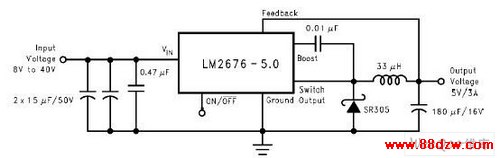

　　下图是LM2676,组成的8V到40V输入,5V,3A输出的直流稳压电源电路

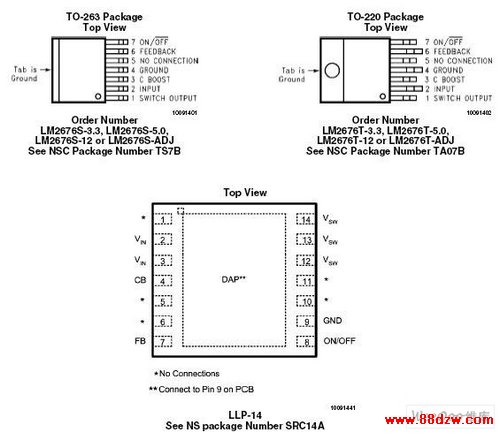

　　LM2676引脚图
