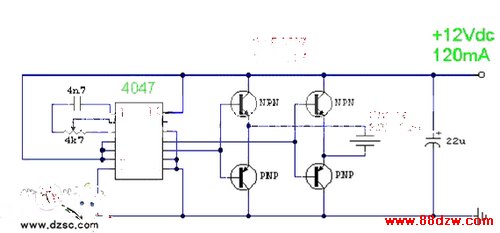

超声波驱蚊虫器
这是一款极简单的超声波驱蚊、虫、蟑螂电路。
电路由CMOS 4047单稳态触发器构成张弛振荡电路，通过调整4K7，使它的中心频率约在22KHz左右，再由4个晶体管组成的桥式功率输出，去推动3.25 inch Piezo发出超声波信号
