安装在数字式电子钟表上的模拟钟摆电路图
[09-13 21:06:17] 来源:http://www.88dzw.com 数字电路电路图 阅读:8665次

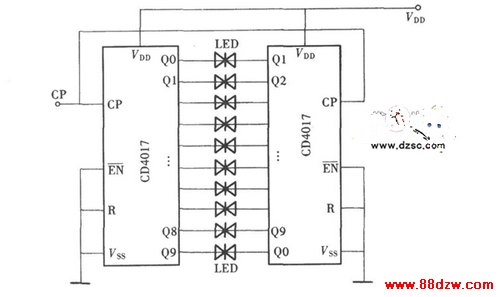

文章摘要:用CD4017的十个输出端随着输入时钟脉冲而移动的特性,在它的每个输出端连接一个发光二极管,随着输出端输出位置的移动,使发光二极管依次发光,可以组成一个模拟钟摆电路。将其安装在数字式电子钟表上,既可显示钟表在走动,又是一种装饰。电路的组成如图所示。 欢迎转载,信息来源www.88dzw.com(www.88dzw.com)
安装在数字式电子钟表上的模拟钟摆电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com用CD4017的十个输出端随着输入时钟脉冲而移动的特性,在它的每个输出端连接一个发光二极管,随着输出端输出位置的移动,使发光二极管依次发光,可以组成一个模拟钟摆电路。将其安装在数字式电子钟表上,既可显示钟表在走动,又是一种装饰。电路的组成如图所示。
