由J-K触发器组成的分频、计数电路图
[09-13 21:06:00] 来源:http://www.88dzw.com 数字电路电路图 阅读:8305次
文章摘要: 图A所示是用CMOS电路J-K触发器组成的除2加法计数线路,表A是其真值表。 图B所示是除3加法计数线路,表B是其真值表。图A 图B表A(上)表B(下)图C所示是除4加法计数线路,表C是其真值表。图D所示是除5加法计数线路,表D是其真值表。图中RS端均接低电压。图C 图D表C(上) 表D(下)

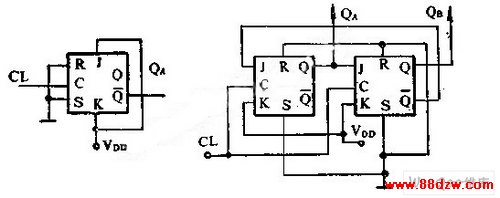

由J-K触发器组成的分频、计数电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com图A所示是用CMOS电路J-K触发器组成的除2加法计数线路,表A是其真值表。
图B所示是除3加法计数线路,表B是其真值表。
图A 图B

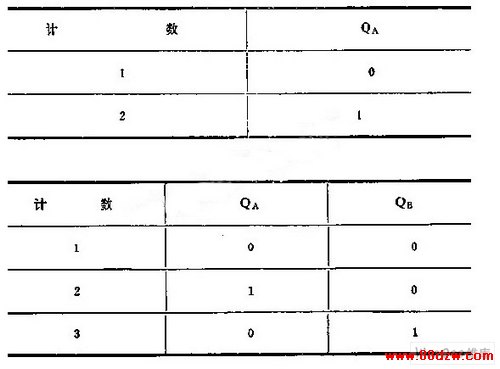

表A(上)表B(下)

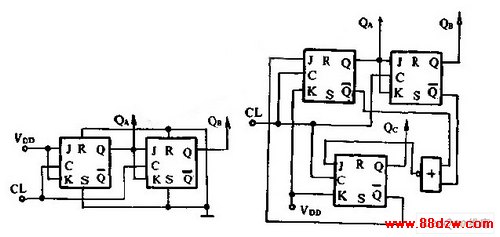

图C所示是除4加法计数线路,表C是其真值表。
图D所示是除5加法计数线路,表D是其真值表。图中RS端均接低电压。
图C 图D

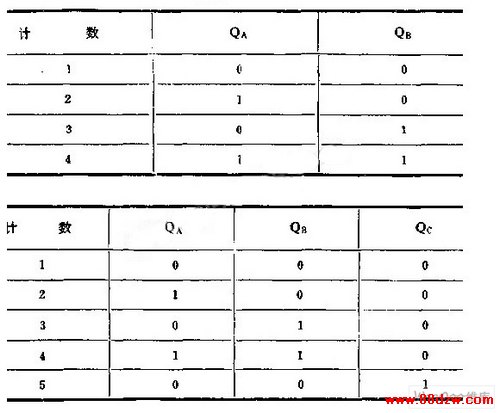

表C(上) 表D(下)
