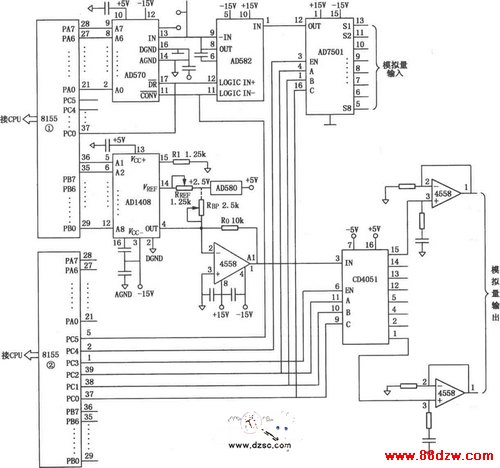

文章摘要：由AD570和AD1408与微处理器CPU8155等构成的微型机数据采集系统电路如图所示。该电路被测量回路有8个通道，顺序测量每一个通道，对每一通道的扫描不超过50μs,系统逻辑电平是TTL、二进制码，数据传输是并行方式。 欢迎转载，信息来源www.88dzw.com
微型机数据采集系统电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com由AD570和AD1408与微处理器CPU8155等构成的微型机数据采集系统电路如图所示。该电路被测量回路有8个通道，顺序测量每一个通道，对每一通道的扫描不超过50μs,系统逻辑电平是TTL、二进制码，数据传输是并行方式。
