STVO117A数字视频编码集成电路图

[08-22 13:08:02]   来源:http://www.88dzw.com  数字电路电路图   阅读:8853

文章摘要:STVO117A是法国SGS-THOMSON公司生产的数字视频编码集成电路,广泛应用于各种国产和进口DVD影碟机中。1.功能特点STVO117A集成电路采用I2C总线控制,可将输入的8位或16位视频数据流编码成模拟的复合视频信号或S视频Y/C信号。它内置有多路输出选择器、矩阵变换电路、调制器、字幕发生器、色副载波合成电路和时钟同步发生器,3个9bitDAC电路和I2C总线接口等电路。2.引脚功能及数据STV0117A集成电路采用叫脚封装方式,其集成电路的弓脚功能及数据见表1所列。表1 STV0117A集成电路的引脚功能及数据

STVO117A数字视频编码集成电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com

  STVO117A是法国SGS-THOMSON公司生产的数字视频编码集成电路,广泛应用于各种国产和进口DVD影碟机中。

1.功能特点

  STVO117A集成电路采用I2C总线控制,可将输入的8位或16位视频数据流编码成模拟的复合视频信号或S视频Y/C信号。它内置有多路输出选择器、矩阵变换电路、调制器、字幕发生器、色副载波合成电路和时钟同步发生器,3个9bitDAC电路和I2C总线接口等电路。

2.引脚功能及数据

  STV0117A集成电路采用叫脚封装方式,其集成电路的弓脚功能及数据见表1所列。

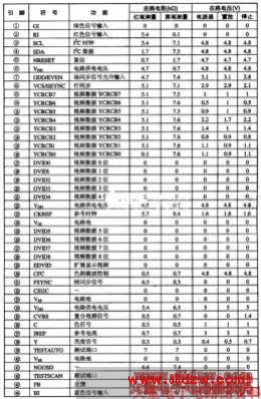

STV0117A集成电路的引脚功能及数据表
  表1 STV0117A集成电路的引脚功能及数据
