3dd13调整管恒流源电路图

[08-22 13:08:02]   来源:http://www.88dzw.com  数字电路电路图   阅读:8287

文章摘要: 这是我设计用来给蓄电池充电的数控恒流源。D/A转换器输出一个电压值到下方运放的同相端,电路中的电流I=Uad/采样电阻,两个PORT用来接蓄电池的+、-极。上面的运放接成放大倍数为1/4的放大电路。用来测量蓄电池的电压!!图中调整管为3dd13。

3dd13调整管恒流源电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com

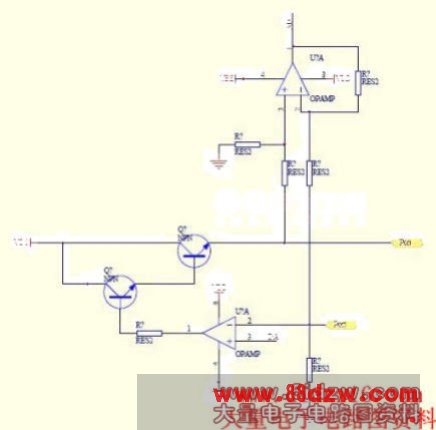

       这是我设计用来给蓄电池充电的数控恒流源。D/A转换器输出一个电压值到下方运放的同相端,电路中的电流I=Uad/采样电阻,两个PORT用来接蓄电池的+、-极。上面的运放接成放大倍数为1/4的放大电路。用来测量蓄电池的电压!!图中调整管为3dd13。
