DAC0832输出模拟电压时的外接转换电路

[08-22 13:08:02]   来源:http://www.88dzw.com  数字电路电路图   阅读:8885

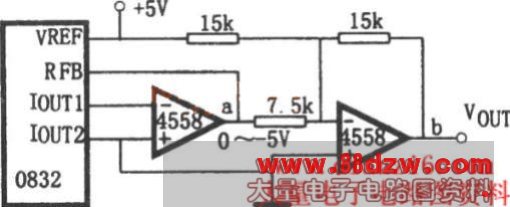

文章摘要: DAC0832为电流输出型转换器,如果需要获得模拟电压输出,就必须外接转换电路。如图所示为一种用两级运算放大器组成的模拟电压输出电路。从点a输出为单极性模拟电压,从点b输出为双极性模拟电压。如果参考电压为+5V,则点a输出电压为0~-5V,点b输出电压为±5V。

DAC0832输出模拟电压时的外接转换电路,标签:电路图讲解,电路图练习,http://www.88dzw.com



DAC0832为电流输出型转换器,如果需要获得模拟电压输出,就必须外接转换电路。如图所示为一种用两级运算放大器组成的模拟电压输出电路。从点a输出为单极性模拟电压,从点b输出为双极性模拟电压。如果参考电压为+5V,则点a输出电压为0~-5V,点b输出电压为±5V。
