远距离隔离温度变送电路(XTR101)电路图
[12-28 04:07:36] 来源:http://www.88dzw.com 运算放大电路电路图 阅读:8688次
文章摘要:如图所示为远距离温度变送电路。在动力系统的实际应用中,须将设备的温度远距离地传送到监视中心,并与测量电路的高电压相隔离。该电路中,RTD为铂电阻温度传感器,当温度升高时,RTD的电阻值将增大。4~20mA的两线制变送器XTR101具有精度高、温漂低等优点,它能将温度变化转换为电流信号,并易于作远距离传输,因为电压信号在远距离传输损耗误差大且易受电磁干扰。电流信号经过远距离传送后加到精密I/V变换器RCV420,将4~20mA的电流信号转换为0~5V的标准电压信号,最后经隔离放大器ISO122隔离,输出与温度成正比的电压信号(0~5V)。电路图 " src="/pd_dian
远距离隔离温度变送电路(XTR101)电路图,标签:电路图讲解,电路图练习,http://www.88dzw.com 如图所示为远距离温度变送电路。在动力系统的实际应用中,须将设备的温度远距离地传送到监视中心,并与测量电路的高电压相隔离。该电路中,RTD为铂电阻温度传感器,当温度升高时,RTD的电阻值将增大。4~20mA的两线制变送器XTR101具有精度高、温漂低等优点,它能将温度变化转换为电流信号,并易于作远距离传输,因为电压信号在远距离传输损耗误差大且易受电磁干扰。电流信号经过远距离传送后加到精密I/V变换器RCV420,将4~20mA的电流信号转换为0~5V的标准电压信号,最后经隔离放大器ISO122隔离,输出与温度成正比的电压信号(0~5V)。
电路图 " src="/pd_dianzi/UploadPic/2010-11/20101121215141375.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

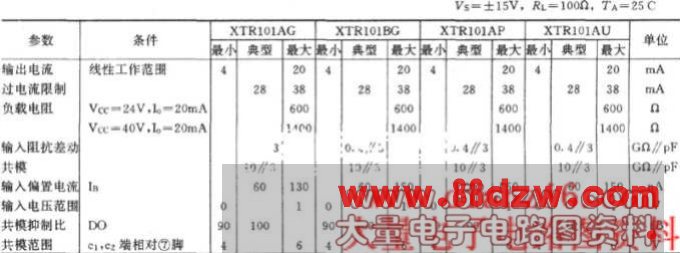

XTR101变送器的主要参数:

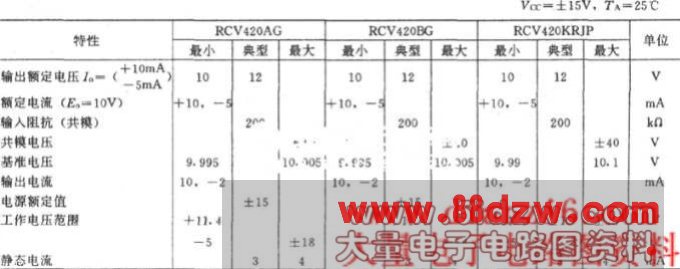

RCV420 I/V变送器的主要参数:
