高运算放大器3583构成的高压输出的放大电路图

文章摘要：如图所示为高压输出的放大电路。高运算放大器3583芯片电源电压范围是±50～±150V，输出电压Vo的范围是±40～±140V。由电路可知，其电压放大倍数Av=1+R2／R1，输出电流最大可达±75mA。在3583集成芯片内部设计有过热关断保护电路，当输出端对地短路时可保护集成芯片不会被损坏。正负电源端对地应连接去耦电容，其值约为0.1μF，且应具有与电源电压相应的耐压值，并尽可能靠近器件的引脚2和引脚7。电路图 " src="/pd_dianzi/UploadPic/2010-11/20101121215121211.gif" border=0 style=

高运算放大器3583构成的高压输出的放大电路图,标签：电路图讲解,电路图练习,http://www.88dzw.com

　　如图所示为高压输出的放大电路。高运算放大器3583芯片电源电压范围是±50～±150V，输出电压Vo的范围是±40～±140V。由电路可知，其电压放大倍数Av=1+R2／R1，输出电流最大可达±75mA。在3583集成芯片内部设计有过热关断保护电路，当输出端对地短路时可保护集成芯片不会被损坏。正负电源端对地应连接去耦电容，其值约为0.1μF，且应具有与电源电压相应的耐压值，并尽可能靠近器件的引脚2和引脚7。

电路图 " src="/pd_dianzi/UploadPic/2010-11/20101121215121211.gif" border=0 style="cursor:pointer;" onload="return imgzoom(this,600);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

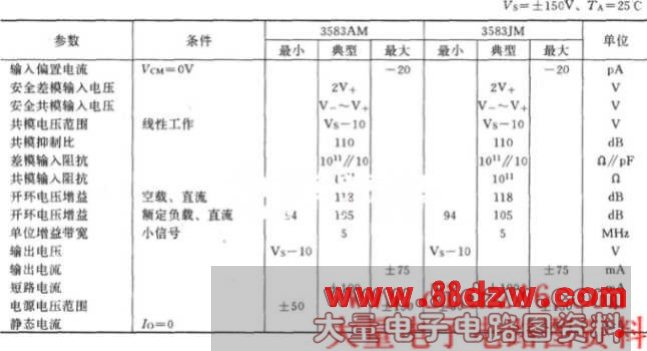

　　 3583集成芯片的主要参数:
