一、 线管(钢管)
钢管按壁厚不同分为普通钢管(水压实验压力为2.5MPa)、加厚钢管(水压实验压力为3MPa)和薄壁钢管(水压实验为2MPa)。
普通钢管和加厚钢管统称为水管,有时简称为厚管,它有管壁较厚、机械强度高和承压能力较大等特点,在综合布线系统中主要用在垂直干线上升管路、房屋底层。
薄壁钢管又简称薄管或电管,因管壁较薄承受压力不能太大,常用于建筑物天花板内外部受力较小的暗敷管路。
? 工程施工中常用的金属管有:D 1 6、D 2 0、D 2 5、D 3 2、D 4 0、D 5 0、D 6 3等规格。
? 一般管内填充物占3 0%左右
? 软管(俗称蛇皮管) 供弯曲的地方使用
? 钢管具有屏蔽电磁干扰能力强、机械强度高、密封性能好、抗弯、抗压和抗拉性能好等特点
? 在机房的综合布线系统中,常常在同一金属线槽中安装双绞线和电源线,这时将电源线安装在钢管中,再与双绞线一起敷设在线槽中,起到良好的电磁屏蔽作用。
二、 线管(塑料管)
? 聚氯乙烯管材(PVC- U管)
? 高密聚乙烯管材(HDPE管)
? 双壁波纹管
? 子管

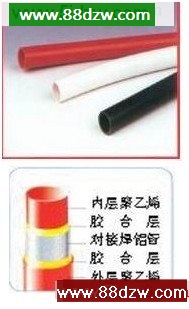

? 铝塑复合管

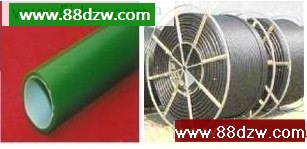

? 硅芯管和混凝土管等。
? 聚氯乙烯管材(PVC- U管)
? 是综合布线工程中使用最多的一种塑料管,管长通常为4米、5.5米或6米,PVC管具有优异的耐酸、耐碱、耐腐蚀性,耐外压强度、耐冲击强度等都非常高,具有优异的电气绝缘性能,适用于各种条件下的电线、电缆的保护套管配管工程

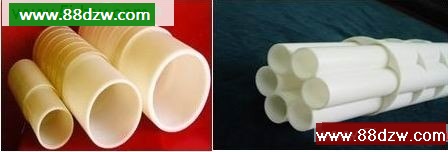

? 双壁波纹管
– 刚性大,耐压强度高于同等规格之普通光身塑料管;
– 重量是同规格普通塑料管的一半,从而方便施工,减轻工人劳动强度;
– 密封好,在地下水位高的地方使用更能显示其优越性;
– 波纹结构能加强管道对土壤负荷抵抗力,便于连续敷设在凹凸不平的地面上;
– 使用双壁波纹管工程造价比普通塑料管降低1/3。
? 高密聚乙烯管材(HDPE管)
? 子管。小口径,管材质软。适用于光纤电缆的保护。
