　　SD-880R3故障分析：

　　CALL不通：首先查Q6是否有电平输出，如有则查U3①脚是否有高电平，如有，则查U3⑧脚供电是否正常，如有查U3外围元件如Z2、VR3等等，如正常则查U5③脚→⑤脚→SPK；

　　CALL通无图像：查视频供电是否正常，如正常则查视频电路，无供电则查U2③脚是否有高电平输出。如有则查Q3→Q2→Q1，如无则查U2脒其外围元件。

　　不开锁：首先查 Q4 C极是否有高电平输出，如无则查Q4→Q5→Z1→开锁键。

　　通话异常：

　　能受话：查 C34→Q10→Q11→SPK

　　不能发话： MIC→U4→第3 线

　　双方不能通话→叉簧→供电电压。

　　不通电：查开关电源有无 15V输出，如无则查开关电源。

　　SD-880R3故障实例

　　不受话： Q10坏

　　不开锁：开锁键坏

　　CALL不通：Q6坏

　　无光栅：高压包坏

　　不通电：开关电源 IC102坏

　　SD-980DRT故障分析：

　　无图像： CCD供电正常→CCCD电路视频输出有无信号。

　　不能呼叫： SW1是否坏→3线是否连通。

　　通话异常：

　　不能受话：查 IC1、IC2及其外围元件，如正常，则查SPK。

　　不能发话：查 MIC→IC3→IC2

　　双方不通话：查 IC供电是否正常，如正常，则查第3线→C10→IC2及其外围元件。

　　SD-980DRT故障实例：

　　图像： CCD电路C19坏；

　　不能呼叫： SW1坏；

　　不能受话： IC1损坏；

　　不能发话： MIC坏。

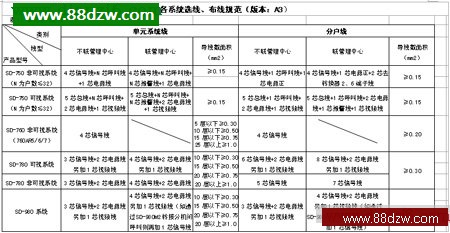

　　各系统选线、布线规范（版本： A3 ）　　请点击放大

　　　　

　　注： 1、此表只包括每栋单元楼内布线，各系统联接管理中心系统总线、视频线均参照SD-980系统配线（SD-980非可视系统不需视频线，其它与可视系统一致）；

　　2、SD-750系统中，每户去主机呼叫线或去转换器2、6端子线，不在主干线列表，划归分户线列表内。分机第7#报警负极可并接到4#线接线端子上；

　　SD-760系统最高楼层不得超过25层，分机不超过100台。

　　此表中 N表示每单元户数，N≤32

　　表二： SD-980系统配线

　　视频线

线别

型号

说明

单元系统中主干线

SYV75-5（5C2V）

当线长超过 100m，且增益达不到1Vp-P时，可考虑增加视频放大器

单元系统中分户线

SYV75-3（5C2V）

当线长超过 50m，可考虑用SYV75-5（5C2V）

联接管理中心线

SYV75-5（5C2V）或SYV75-7

当线长超过 100m，且增益牵达不到1Vp-P时，可考虑增加视频放大器

　　信号线

线别

线长

型号

说明

单元系统

≤ 30m

30m-50m

50m-80m

80m以上

RVV4×16 ／ 0.15 0.3mm 2

RVV4×16 ／ 0.2 0.5mm 2

RVV4×24 ／ 0.2 0.75mm 2

RVV4×32 ／ 0.2 1.0mm 2

•  主干线与分户线的线型尽量一致。

•  一般情况下 2芯电源线的线型也可与信号线一致。

•  线长按最高楼层来计。

联接管理中心系统总线

≤ 100m

100m-200m

200m-600m

600m以上

RVV4×16 ／ 0.2 0.5mm 2

RVV4×24 ／ 0.2 0.75mm 2

RVV4×32 ／ 0.2 1.0mm 2 （或截面>1.0mm 2 ）

RVV4×48 ／ 0.2 1.5mm 2

•  联网线可采用分片的方式尽量控制在 600m以内为最佳。

•  最长联网距离在电磁环境很好的条件下，可达 1.5Km.

　　电源线

　　可根据传输距离计算电压衰减值， SD-P输出电压DC18V，分机工作电压为DC18V±10%；一般情况下，电源线可与信号信相同规格。

　　室内机至门前机电锁线，主机至电锁线，线长尽量控制在 15m以内，线径≥1.0mm 2 。

　　布线注意事项：

　　1、分户线线管可选用≥Φ20mm的PVC管或镀锌管，主干线布线管视穿线根楼而定。

　　2、视频线和信号线严禁与强电线包括AC220V连在一个管内或一个线槽、桥架内。严格意义上，也不能同走一个线井，如无法分开走线井，也应间隔60SD以上。

　　3、视频线和信号线尽量不要与有线电视、电缆、电话线走同一线管，如无法分开，信号线要用屏蔽线（RVVP）布线。

　　4、信号线也不能与其它系统的开关电源走同一线管。
