    首先解释一下所谓的板载声卡，实际上无论AC97还是HD芯片，都不能叫作声卡，其实这颗芯片是用做解码，真正在工作的还是CPU来处理的。由于主板生产制程的要求，很多主板主芯片不再支持与AC97芯片搭配，必须用HD芯片来搭配，这是硬性规定。仔细看一楼的网友会知道真正的接法AC97和HD还是有区别的。那麽AC97和HD声卡前置真正的区别在那里呢？实际就在插入音频线、麦克风线有侦测提示而已。如果机箱提供了HD专用的插座，一插就可以了，而且有提示，但实际上目前市面上的还是AC97声卡的接线，下面教如何用机箱自带AC97线接到HD声卡的前置座上。

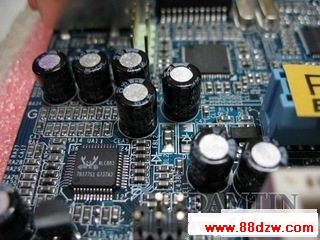

一、主板前置音频线AC97接HD883芯片音频座方法：

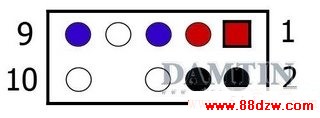

按照下面的图示接，方便简单：
1-3：麦克风
2、4：接地
5、9：输出

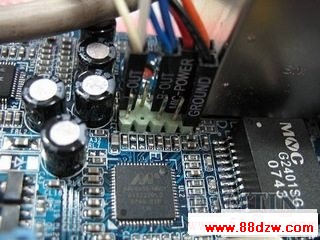

AC97线的接法，只接缺口对面的一排线分别是：L音频输出、空、R音频输出、MIC1、MIC2；地线接缺口一行的最右：



二、系统里面的设置:

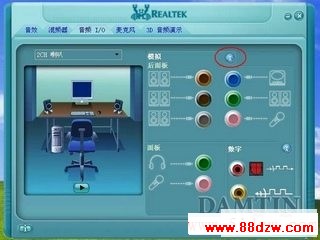

点击"音频 I/O"，点击下图画圈位置：

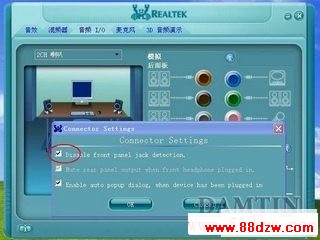

如下图照勾：

这时前置音频输出就有声音了！
