　　安装ADSL的滤波分离器。ADSL的滤波器从左到右的连线依次是：电话入户线（LINE） 、电话信号输出线（PHONE）、数据信号输出线（MODEM）；这个滤波器是由 ADSL包中附带的。注意，电话只能接在电话信号输出线上，不能和ADSL设备并联。

　　步骤二：

　　网卡的安装。将网卡（图1）插入PCI插槽，然后开机，系统会自动检测到硬件，然后会安装相应的软件。由于一般的网卡都支持PNP（即插即用），所以安装应该比较简单的。

　　

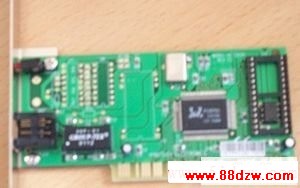

图1：网卡的安装

        步骤三：

　　连接ADSL MODEM。从下图（图2）中我们可以看到，其背面有众多的接口，从左到右分别是：电源接口，ADSL进线接口，网线接口和RS232接口。依次将各线路连接好后，将得到图2所示结果。

　　

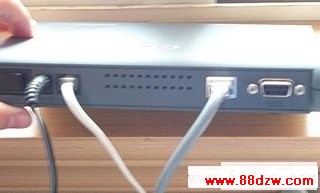

图2:连接ADSL modem

　　当接通电源以后，两边网线的插孔对应的LED灯都亮时，表明硬件设备连接正常，否则就有问题。如果是局域网用户，你还需用网线把ADSL Modem和局域网的集线器或交换机连接起来。

　　步骤四：

　　软件的安装。我们以淮南为例，其附带的是EnterNet500虚拟拨号软件。因为ADSL不同于Modem和ISDN,它没有确实的通讯实体,只能依靠软件建立一个提供拨号的实体。但用ADSL接入INTERNET时同样任需要输入用户名与密码（与原有的MODEM和ISDN接入相同）。

　　用户可到http://www.ahbb.net/adsl/EnterNet.exe 下载EnterNet500软件（约6M），解压之后，双击“Setup”文件进入如下图（图3）所示之安装界面。

　　单击“next”，系统会自动开始安装，待安装结束后，选择重新启动系统，就一切OK了。

　　

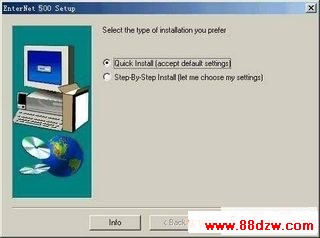

图3：安装所需软件

www.88dzw.com

　　步骤五：

　　设置拨号连接。在开始菜单中选择EnterNet500，进入下图（图4）所示界面。

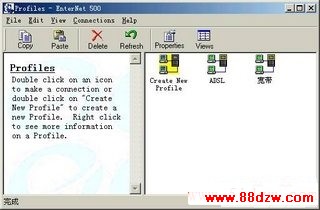

图4：设置拔号连接之一

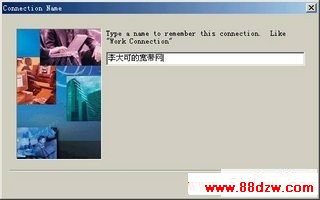

　　选择“Create New Profile”， 出现下图（图5），来设置一个拨号连接。首先，为你的拨号程序起一个名字，如“李大可的宽带网”（图五）。

　　单击“下一步”， 出现下图（图6）：然后，你需要在第一栏输入用户名和在第二、三栏输入密码，这是由电信局给你的。
