图9
图10

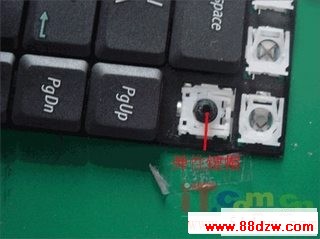

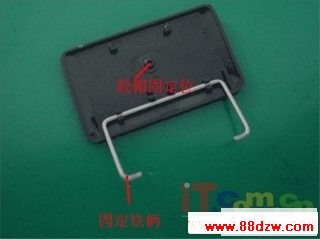

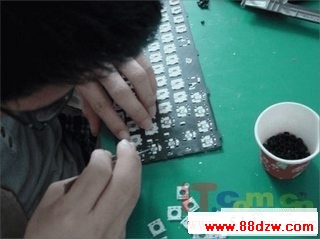

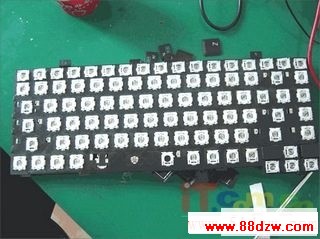

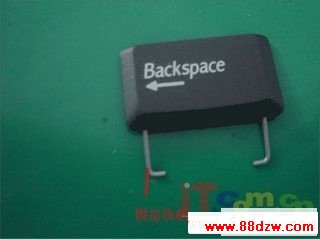

    在每个胶架的中间是一个弹性键帽(图9)。拆下来的键帽有一些功能键是比较特殊的（图11）（图12），（图13）是拆下所有的键帽和弹性键帽后的键盘。在拆剩下的键架的时候必须借助镊子之类的尖状工具才可以比较轻松的将其拆下（图14）。

www.88dzw.com

图11
图12
图13
图14

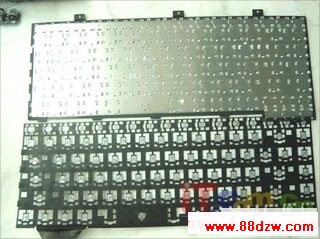

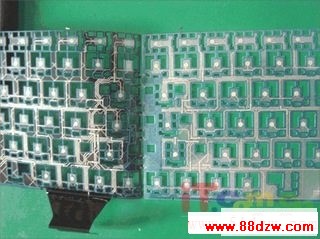

    拆键架的时候也是必须注意的，一不小心就有可能拆烂。让我们看看将所有的键帽和键架都拆下后的键盘（图15）大家可以看到键盘是由一块版子和一张线路板组合起来的，板子是起到支撑和固定的作用，而真正的灵魂部位就是这张线路板（16），线路图上面布满了一条条长长短短弯弯曲曲的水银线路，看起来是很复杂，可是在维修工程师的手里，只要有一个万能表就能轻松的检查出来了.

www.88dzw.com

图15
图16

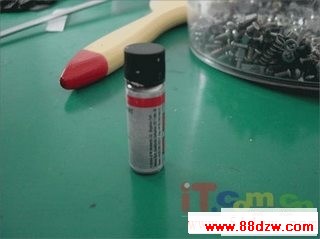

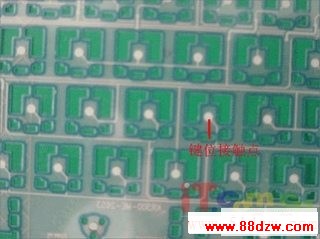

    还有的就是每一个按键的接触点（图17）由于这个键盘是进过水的，所以可以用酒精先将其有水迹的地方擦拭干净，用万能表测出是线路那里断了，在用专用的水银漆将其接驳好，在接驳的过程中一定要小心因为只要水银漆接触到另外的线路就会造成短路。

图17
