    今天客户送来一台联想昭阳E255笔记本电脑，说是键盘进了水，有几个键用不了。键盘是用来与人沟通的第一工具，也是用来做工作的必用工具。所以一台电脑如果没有了键盘就会变得非常不方便。

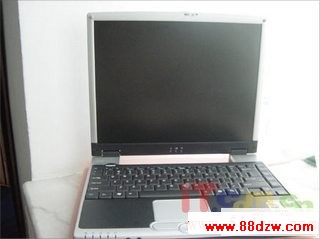

    首先让我们先来看看联想的这款机子（图1）全身采用黑色与银色的搭配显得非常的美观。键盘不是用防水的，所以一点水也可能造成键盘短路或者部分按键用不了。

图1

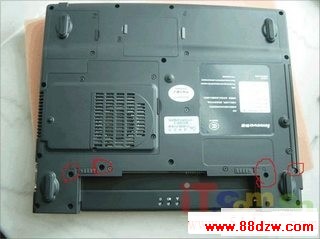

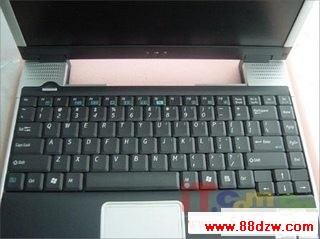

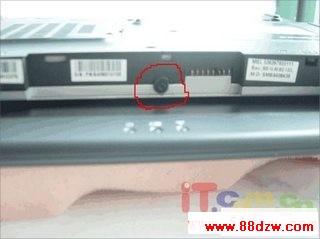

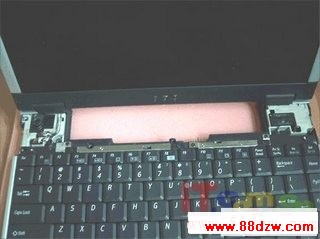

    我们必须把键盘拆下来才可以进行维修，要拆下键盘就必须先卸下位于扬声器上面的面板（图2）。先拆下电池，（如图3）将位于电池与主板接口处的一个固定喇叭面板的螺丝拆下，（如图4）再把底部用圈圈着的螺丝拆下。取下面板（图5）。

图2
图3
图4

www.88dzw.com

图5

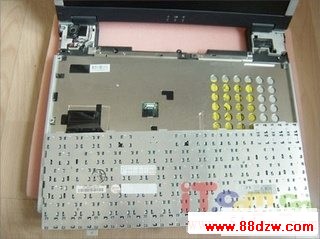

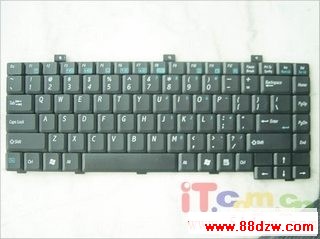

    面板取下后将固定键盘的三个螺丝卸下，就可以取下键盘了，（图6）（图7）是拆下来的键盘的全图。

图6
图7

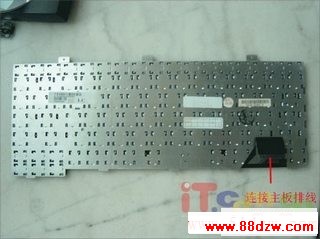

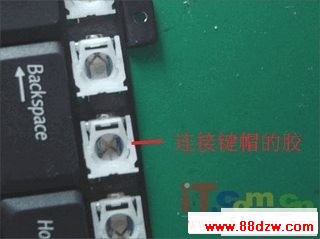

    让我们仔细地看看这个键盘，（图8）用红线指着的是用来将键盘与主板连接的排线。下一步就是把键盘彻底的拆下来。先把键盘上的每一个键帽拆下，（注意：因为键帽是采用比较脆弱的塑料制成的，在拆的过程中一定要小心，如果拆烂了就扣不回去了）拆下后会看到白色的胶状物质（图9）这是固定键盘线路板和连接键帽的胶架。

图8
