主板上面的各种接口较多，很多用户在拔插器件的时候不注意，便造成了各种接口的损坏，这会给计算机的使用带来各种奇怪的问题。本文就讲讲主板接口电路维修。

　　　一、主板键盘、鼠标口维修

　　　　　 　　　　　　　　　　
　　　说明：

　　　　1、4针是信号线，对地打阻值数值600左右，且相差不大，6针为供电脚，大多由电源红线提供，有时也会通过跳线再与供电相连，其它针为地线或空脚

　　　　　　电路图" src="/pd_wx/UploadPic/2011-9/201197215347663.gif" width="461" border="0" style="cursor:pointer;" onload="return imgzoom(this,550);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>
　　　　上图是键盘、鼠标接口的电路图，紫线供电是为了实现键盘开机，网络唤醒，挂起到内存等功能（跟开机有关的电路都是由紫线供电）
　　　　

　　　

　　　2、键盘、鼠标口损坏检修

　　　　(1)、如果对阻值比正常值高，屈向于无穷大：查电感、保险（故障率高）、I/O、南桥（故障率低）、跳线

　　　　(2)、比正常值低，屈向于短路：查电容、I/O或南桥

　　　　(3)、如果对阻值正常，可能为接口、BIOS、I/O或南桥损坏

　　　二、主板USB接口

　　　 　　　　　　　　　　　　　
　　　　 说明：
　　　　　　1针为供电脚，大多由红线提供，因此常与鼠标键盘的供电同路，2、3针为信号线，对地阴值500左右，且相差不大，4针为地线
　　　　　　

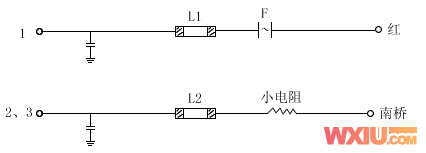

　　　　　上图是USB接口电路图，USB口大多由南桥管理，在主板能点亮的情况下，南桥较少损坏，一般是相关的电容、电感、保险损坏引起的故障

　　　三、COM口

　　　　　 　　　　　　　　　　　
　　　说明：

　　　　　1-4、6-9针为信号线，对地数值1000-1700，5针为地线

　　　　　　　电路图" src="/pd_wx/UploadPic/2011-9/201197215347248.gif" width="371" border="0" style="cursor:pointer;" onload="return imgzoom(this,550);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>
　　　　　　　如果COM口不能用，更换相关的电容或串口芯片
