常用的超再生接收和ASK发射电路

文章摘要：图3 图4图5 图6使用场效应管的超再生式接收电路，成品有很高的性能。和超外差电路的调试工作相比较，由于电路简单，整体指标受元件个体之间参数的差异或PCB板材质的不同影响严重，每个外围元件的更改都可能使实际电路的情况变得微妙起来，所以超再生电路的调整更需要耐心。常见的ASK发射端电路， 如上图俩编码载频发射电路，N用任一款UHF段的NPN管，L可以用0。41漆包线4T左右（对应266MHZ，315MHZ把线距拉宽点便可，400MHZ 3T）。装好后，工作电流约3MA（12V），没仪器又想知道它启动了没的话，可以用手指触摸PCB板元件的焊点，若电流有1MA左右的变化，便OK！接下来的是你的

常用的超再生接收和ASK发射电路,标签：电子电路基础,http://www.88dzw.com
图3
    图4图5
图6

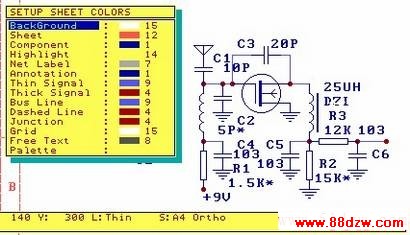

使用场效应管的超再生式接收电路，成品有很高的性能。

　　和超外差电路的调试工作相比较，由于电路简单，整体指标受元件个体之间参数的差异或PCB板材质的不同影响严重，每个外围元件的更改都可能使实际电路的情况变得微妙起来，所以超再生电路的调整更需要耐心。常见的ASK发射端电路， 如上图俩编码载频发射电路，N用任一款UHF段的NPN管，L可以用0。41漆包线4T左右（对应266MHZ，315MHZ把线距拉宽点便可，400MHZ 3T）。装好后，工作电流约3MA（12V），没仪器又想知道它启动了没的话，可以用手指触摸PCB板元件的焊点，若电流有1MA左右的变化，便OK！接下来的是你的发射和接收的统调问题。
　　接收电路的调整主要是晶体管最佳工作点的问题，所涉及到的元件主要是晶体管的基极偏置电阻大小和射-集极间的反馈电容参数值。也可以使用示波器，针对目前最为普遍的图6电路，参照右图接输出点1ms/0.5vp-p档，无信号时，其中图一是调好的正常电路的输出波形，幅值在0.5VP-P以上。实际的波形很杂乱，但线条很细，有低放的话，声音是介于温柔的“丝---”和粗哑的“沙--”之间。图二是N工作不稳定的输出波形，幅值低且线条粗而稀疏，不稳定到什么程度呢？譬如说不移动PCB板，而在下面垫张厚点的纸什么的，波形都有可能改变。IC2001和K所说的问题应该属此类。图三的输出波形除偶有个把突起外基本近于直线---电路没工作。
