将原装NOKIA耳机HS-23改装成3.5口

  上一回话说本人改HS-3，有用户提出图文不够详细，这一回我准备好才写这文章，近期NOKIA原装耳机转换线在大陆货源较多，价钱有少降了，但降价不大，还在觉得贵了点，市价报AD-15在60元左右，比HS-23还便宜，但就是没有AD-46带MIC的好，但又贵百几元了，这样的话建意大家改自己原配的耳机，这次我拿了HS-23来改，下面就开始动手了``

工具：剪刀、镊子、系列罗丝刀、HS-23耳机、延长线、30W电铬铁1把

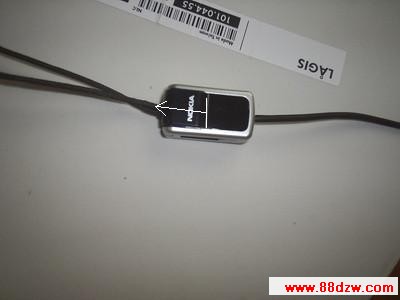

         1、原装HS-23耳机一条，市价70元左右。最好用指甲按箭头方向用力推出，印有NOKIA的黑壳。





         2、拆开按键壳后发现有两口罗丝，拧开后发现还是打不开？原来就要把下面黑色的胶片再拆开才行，胶片是用胶水贴上的，好容量就拆下。



         3、拆下黑色胶片后，又发现了两口罗丝，用罗丝刀将4口都拧下来。



         4、拆下罗丝后，打开上壳发现耳机工做奇特，再把旁边的功能键键盘拆下。



          5、上壳拆下后的图片和配件。



          6、用镊子慢慢后底壳和电子板分离，在后底壳拆走，就会看见MIC和耳机线的接口。



          7、耳机的MIC原全拆开后的零件图片。
