康佳P2172S彩电图像偏紫，并在亮画面时有拖尾现象

文章摘要：(1)图像拖尾，可能是200V末级视放电源电压偏低所致。测栅阴电压只有170V，更换C415、VD404、R413、高压包、C506后故障仍不能排除。只有从偏紫入手了；(2)此机是I2C总线调整，是不是工厂调试出了问题，打开调试菜单，看白平衡调整这一项，其中绿枪测量数据项，数字显示1或2，不会自动调整。试更换存储块、电脑块后，故障依旧。此时是一头雾水，但也有点突破，就查硬件了；(3)测三枪电压KR、KG、KB，只有KG为170V，与其他两档电压相差甚大，绿枪电压没加上CRT，造成偏紫。后测尾板上R、G、B三基色输入电压为3．1v、4．1v、3．1v，绿基色放大器明显不正常，问题可能在前级，这时

康佳P2172S彩电图像偏紫，并在亮画面时有拖尾现象,标签：电视维修,http://www.88dzw.com
(1)图像拖尾，可能是200V末级视放电源电压偏低所致。测栅阴电压只有170V，更换

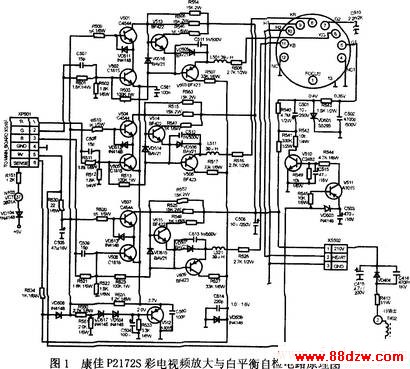

C415、VD404、R413、高压包、C506后故障仍不能排除。只有从偏紫入手了；(2)此机是I2C总线调整，是不是工厂调试出了问题，打开调试菜单，看白平衡调整这一项，其中绿枪测量数据项，数字显示1或2，不会自动调整。试更换存储块、电脑块后，故障依旧。此时是一头雾水，但也有点突破，就查硬件了；(3)测三枪电压KR、KG、KB，只有KG为170V，与其他两档电压相差甚大，绿枪电压没加上CRT，造成偏紫。后测尾板上R、G、B三基色输入电压为3．1v、4．1v、3．1v，绿基色放大器明显不正常，问题可能在前级，这时拔掉底板上三基色插头，在底板上测三基色电压都为5V，可以说明前级正常，故障在尾板上；(4)测V502 b极电压为2．6V，e极为2V；正常b极为3v，e极为2．6V，查偏置负反馈电阻R503(100K／1w)开路，更换后一切正常(参见图1
电路)。

    此机故障简单，但是走了不少弯路。工厂调试自动平衡调整项目维修时不能随意调节，因为视放电路不能得到绿基色信号电流，才会产生上述故障现象。所以无论对于I2C总线电视还是别的电视，不要盲目怀疑软件，要吃透原理，一步步划分故障范围，定能排除故障。
