福日HFC-2125型机整个荧光屏几乎无光栅,只有左上部有一块不大的近似三角形的闪动亮斑,伴音正常
[10-10 20:42:03] 来源:http://www.88dzw.com 亮度方面问题 阅读:8901次
文章摘要: 此故障从荧光屏上有亮斑闪动,不难判断显像管已具备所需的各种发光条件,即行扫描电路正常、伴音正常,说明公共通道及12V电压正常,而12V电压又是由行逆程脉冲整流滤波得来的,这也证实行扫描电路正常。 在视放电路正常的情况下,故障只有三种可能:一是TA7698AP的色差输出脚20、21、22直流电压偏低,造成视放管截止,将上述3脚悬空后测其电压均正常,便恢复之;二是TA7698AP的亮度信号输出23脚直流电压偏高,造成视放管截止,将23脚悬空,测其电压亦正常,恢复之;三是行场消隐时间过长,造成电子束正程期间截止。由于前述中已判定行电路无大碍,故首先焊下场消隐脉冲通往亮度通道的电容C618(

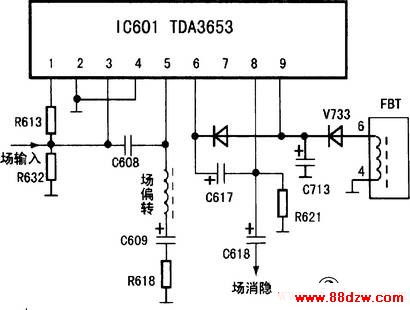

福日HFC-2125型机整个荧光屏几乎无光栅,只有左上部有一块不大的近似三角形的闪动亮斑,伴音正常,标签:电视维修,http://www.88dzw.com此故障从荧光屏上有亮斑闪动,不难判断显像管已具备所需的各种发光条件,即行扫描电路正常、伴音正常,说明公共通道及12V电压正常,而12V电压又是由行逆程脉冲整流滤波得来的,这也证实行扫描电路正常。 在视放电路正常的情况下,故障只有三种可能:一是TA7698AP的色差输出脚20、21、22直流电压偏低,造成视放管截止,将上述3脚悬空后测其电压均正常,便恢复之;二是TA7698AP的亮度信号输出23脚直流电压偏高,造成视放管截止,将23脚悬空,测其电压亦正常,恢复之;三是行场消隐时间过长,造成电子束正程期间截止。由于前述中已判定行电路无大碍,故首先焊下场消隐脉冲通往亮度通道的电容C618(3.3μF/25V),开机后图像出现,但场幅严重压缩,只有正常情况的一半,且抖动不止,至此故障本质才真正暴露出来。
