TCL-2969彩电收看中突然屏幕两侧产生亮垂线，闪动一下后，全机无光,标签：电视维修,http://www.88dzw.com

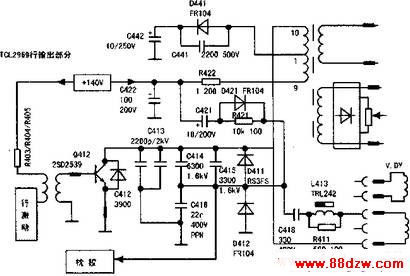

   开机检查，全机供电正常，但行部分的限流电阻R422(1Ω／2W)已经烧断，行管击穿。行部分的略图见图。

   首先用100W灯泡作假负载判定此电源+B(140V)输出正常，检查行推动部分工作正常，维修重点应在行输出电路。换新行管和限流电阻，在行管集电极对地外加一只聚酯高压电容(6800pF／1.6kV)后开机，行部分开始工作，证明行管击穿是因为逆程电容有问题。该机行输出管的u形散热器正好将几只逆程电容箍在了中间，其中一只高压电容C414(6300pF／1.6kV)塑料外壳已经外鼓，拆下用数字表测量，该电容已经完全失效。估计该电容长期在散热器的高温烘烤下，介质耗尽。而许多其他品牌的电视机在此处使用的是CBB13聚酯电容，散热好，因此该机的故障原因是此处元件选用不合理，加上散热器和元件之间的结构不合理造成，用聚酯电容6400pF／1．6kV换新后机器正常。
