康佳F2109E彩电开机黑屏，时有暗淡

文章摘要： 因为有字符，可以认为后级视放电路正常，检查视频信号解调及中放等部分电路都未发现异常。同时也代换过带阻滤波器及V301、v302射随三极管，包括解码块都未见异常，故障依旧。维修一时陷入困境之中。找出资料和图纸，查N30l(TBl238AN)的每一脚位电压进行比对。发现声表面输入到N30l的⑥、⑦两脚电压相差悬殊，正常机器两脚电压应相等，怀疑声表有问题，换之无效，干脆连中周也换，还是无效。最后检查到N301(54)脚时发现电压相差很大，实测0v，图标5．8v。翻过机芯板一看原来是一小瓷片电容C102(0．01Ω)，将之更换，故障排除。该例故障也是因为小瓷片电容漏电而造成的黑屏故障。

康佳F2109E彩电开机黑屏，时有暗淡,标签：电视维修,http://www.88dzw.com

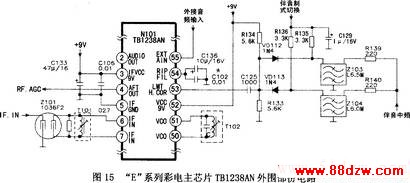

    因为有字符，可以认为后级视放电路正常，检查视频信号解调及中放等部分电路都未发现异常。同时也代换过带阻滤波器及V301、v302射随三极管，包括解码块都未见异常，故障依旧。维修一时陷入困境之中。找出资料和图纸，查N30l(TBl238AN)的每一脚位电压进行比对。发现声表面输入到N30l的⑥、⑦两脚电压相差悬殊，正常机器两脚电压应相等，怀疑声表有问题，换之无效，干脆连中周也换，还是无效。最后检查到N301(54)脚时发现电压相差很大，实测0v，图标5．8v。翻过机芯板一看原来是一小瓷片电容C102(0．01Ω)，将之更换，故障排除。该例故障也是因为小瓷片电容漏电而造成的黑屏故障。
