康佳T2588E彩电无光栅，灯丝亮，有正常高压声

文章摘要：开机测显像管三枪电压为190V，表明显像管三枪截止。调高加速极电压，白光栅带回扫线，本机采用东芝TBl240数码总线控制Tv处理器，测TBl240的(18)、(19)、(20)脚电压，均为1．2v左右，正常应为2．5V左右，说明TBl240无R、G、B信号输出，测TV处理器各相关供电脚，未见异常，代换TBl240，开机故障依旧。 电脑块存储器已代换过，于是怀疑故障应在TBl240 Tv处理器外围电路(参见图10)。开机，重测TBl240各脚电压，当测到(30)脚行逆程脉冲输入时，正常值为1.5V，实测为4．7V，发现比正常值高3．2v左右，电压为什么会这么高呢?如图2，挑开R422再测

康佳T2588E彩电无光栅，灯丝亮，有正常高压声,标签：电视维修,http://www.88dzw.com

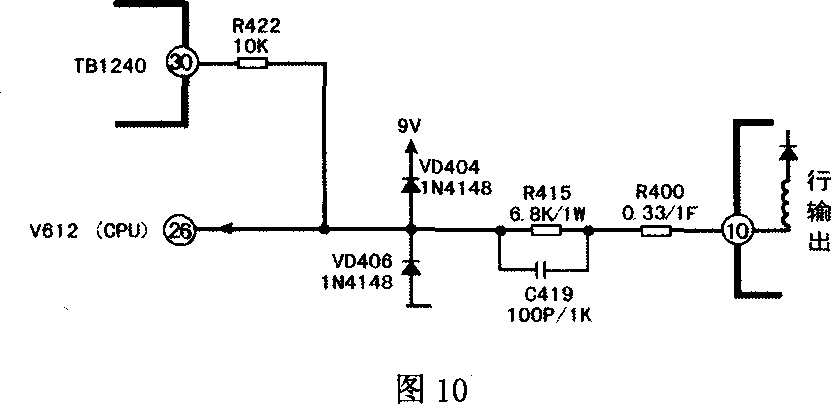

开机测显像管三枪电压为190V，表明显像管三枪截止。调高加速极电压，白光栅带回扫线，本机采用东芝TBl240数码总线控制Tv处理器，测TBl240的(18)、(19)、(20)脚电压，均为1．2v左右，正常应为2．5V左右，说明TBl240无R、G、B信号输出，测TV处理器各相关供电脚，未见异常，代换TBl240，开机故障依旧。     电脑块存储器已代换过，于是怀疑故障应在TBl240 Tv处理器外围电路(参见图10)。
开机，重测TBl240各脚电压，当测到(30)脚行逆程脉冲输入时，正常值为1.5V，实测为4．7V，发现比正常值高3．2v左右，电压为什么会这么高呢?如图2，挑开R422再测 TBl240(30)脚，电压只有0．2V了，此行逆程脉冲由行输出变压器⑩脚经R400、R415等输出，分为两路，一路送往TBl240(30)脚，另一路经R618、R612， 等送到电脑块(26)脚作为行同步信号。检测R400、R415、V612未见异常，曾怀疑高压包损坏，事后一想没有多大可能，这时发现VD404负极接在N402 (7809)输出端，眼前一亮，是不是VD404漏电造成的，拆下VD404测量，果然反向阻值变小，更换VD404，开机有雪花，试机，声图俱佳，机器恢复正常。
