金星C6428型25英寸彩电因雷击造成“三无”

文章摘要： 在更换了雷击损坏的元器件并做了检查后，试机时却屡烧电源开关管，别的元器件都不坏。 该机的电源电路与东芝“火箭炮”的电源电路相同，其局部简图见图。首先，拆下已烧坏的开关管V823，检查周围元器件没发现异常，装上新的开关管V823(2SC4706)后，拔下保险管F803，在C831处并接一只60W／220V白炽灯泡做假负载，开机灯亮，电压输出也基本正常，继续观察一段时间后关机，开关管微热。取下假负载，装上F803开机，开始一切正常，五分钟后出现图像抖动，同时变压器T803“吱吱”地叫，几分钟后“啪”的一声，呈“三无”。检查F802熔断，开关管V823被击穿，手摸V823发烫。开始以

金星C6428型25英寸彩电因雷击造成“三无”,标签：电视维修,http://www.88dzw.com

     在更换了雷击损坏的元器件并做了检查后，试机时却屡烧电源开关管，别的元器件都不坏。

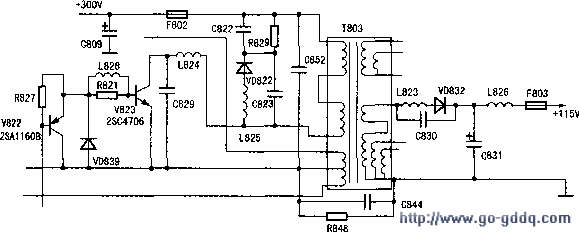

    该机的电源电路与东芝“火箭炮”的电源电路相同，其局部简图见图。首先，
拆下已烧坏的开关管V823，检查周围元器件没发现异常，装上新的开关管V823(2SC4706)后，拔下保险管F803，在C831处并接一只60W／220V白炽灯泡做假负载，开机灯亮，电压输出也基本正常，继续观察一段时间后关机，开关管微热。取下假负载，装上F803开机，开始一切正常，五分钟后出现图像抖动，同时变压器T803“吱吱”地叫，几分钟后“啪”的一声，呈“三无”。检查F802熔断，开关管V823被击穿，手摸V823发烫。开始以为是当地管子的性能不良，装上原厂的开关管，故障仍没有排除。拔下F803，在C831处装上假负载，更换F802后开机，电源又能正常工作，灯亮、变压器也不响，连续开机半小时正常，关机后用手摸开关管微热。去掉假负载，装上F803开机，开始一切正常，半小时后出现图像抖动、变压器T803'‘吱吱”地响，再继续就要烧开关管了，此时立即关机!手摸V823已经发烫，仔细检查元器件，并扩大检查的范围，突然发现脉宽调制管V822装的竟是2SAl013。虽然2SAl013与2SAll60B同为PNP型管，形状及序号相似，但前者为低频功率放大管，在音响功放电路中常见到它的身影，而2SAll60B为高频开关管，应用在高频振荡电路中，二者不能混为一谈。拆下2SAl013，换上原厂的2SA1160B开机，观察2小时没有出现图像抖动及变压器“吱吱”叫现象，关机后摸开关管有正常的温升。装上后盖交付用户，三个月后回访用户，仍正常使用。

   分立元器件组成的开关电源中，开关管基极所接的脉宽调制管十分重要，它的性能好坏决定了开关管的导通与截止时间及所承受的管耗，因此必须由高频管来担任。需代用时，一定要先弄清被损元嚣件的参数及工作特性，代用元器件参数妊须与被换元器件的参数相同或高于原参数。绝不能盲目代用,以免造成不必要的损失。
