康佳LC-TM2008型液晶电视机“三无”

文章摘要： 参照电路图(见图1)分析，送往数字电路的+12V电源电压，是通过集成电路N815(MPl410ES)稳压成+5V后再送往数字电路板的低压差稳压器：N810(1．8V)、N811(1．8V)、N812(3．3V)和N817(3．3V)。脱开电感L827，测量N815在路电阻，发现电源输入②脚对地电阻不正常(120Ω)，更换N815后开机，发现该集成电路冒烟，逐一测量其外围元件，发现二极管D808(FM5820)已击穿短路，更换同型号二极管后开机，一切正常! MPl410ES开关型降压稳压器是一只工作于开关方式的单片降压稳压器件，输入电压在4．75～15V之间都可以提供稳定的+5V电

康佳LC-TM2008型液晶电视机“三无”,标签：电视维修,http://www.88dzw.com

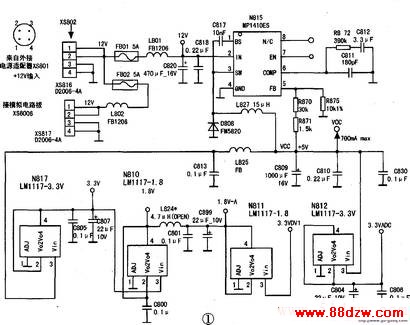

    参照电路图(见图1)分析，送往数字电路的+12V电源电压，是通过集成电路N815(MPl410ES)稳压成+5V后再送往数字电路板的低压差稳压器：N810(1．8V)、N811(1．8V)、N812(3．3V)和N817(3．3V)。脱开电感L827，测量N815在路电阻，发现电源输入②脚对地电阻不正常(120Ω)，更换N815后开机，发现该集成电路冒烟，逐一测量其外围元件，发现二极管D808(FM5820)已击穿短路，更换同型号二极管后开机，一切正常!

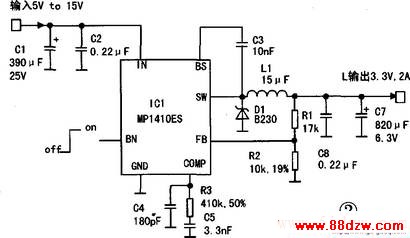

    MPl410ES开关型降压稳压器是一只工作于开关方式的单片降压稳压器件，输入电压在4．75～15V之间都可以提供稳定的+5V电压及2A的电流，且有良好的在路稳定性能及良好的带负载能力。由于其优异的工作性能，被广泛应用在电视、DVD、电脑、电池充电器及线性稳压器的预稳压装置中。康佳高清数字液晶屏彩电．LC-TM1588JC-TM2088、LC-TM3216都采用MPl410ES作为输入开关稳压器(见图2)。

    该机三无故障是二极管短路导致N815(MPl410ES)损坏。分析该电路原理发现：19808实际上就是一只输出整流二极管。当输入端开关切断后，该输出整流二极管将供电给电感，而电感的反向电势后又加到该管上，所以厂家选用低损耗的肖特基二极管，且保证反向电压额定值大于最大输入值的FM5820二极管。
