  3.2 可控硅调光的优势

  可控硅调光虽然有那么多的缺点和问题,但是,它却有着一定的的优势,那就是它已经和白炽灯卤素灯结成了联盟,占据了很大的调光市场。如果LED想要取代可控硅调光的白炽灯和卤素灯灯具的位置,就也要和可控硅调光兼容。

  具体来说,在一些已经安装了可控硅调光的白炽灯或卤素灯的地方,墙上已经安装了可控硅的调光开关和旋钮,墙壁里也已经安装了通向灯具的两根连接线。要更换墙上的可控硅开关和要增加连接线的数目都不是那么容易,最简单的方法就是什么都不变,只要把灯头上的白炽灯拧下,换上带有兼容可控硅调光功能的LED灯泡就可以。这种战略就像LED日光灯一样,最好做成和现在的T10、T8荧光灯尺寸大小完全一样,不需要专业电工,普通老百姓就可以直接更换,那就可以很快普及。因此国外很多生产LED驱动IC的厂商都开发出了可以兼容现有可控硅调光的IC来。

  3.3 兼容可控硅调光的LED驱动IC

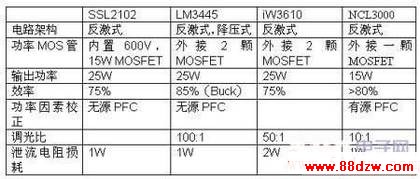

  目前市场上主要有恩智浦的SSL2101/2,国半的LM3445,iWatt的iW3610和OnSemi的NCL3000四种兼容可控硅调光的驱动IC。其特点如下:

  和一般反激式的IC不同之处在于它们都可以检测出可控硅的导通角来确定LED的电流以进行调光,我们不准备来详细介绍它们的工作原理和性能,因为我们并不认为这是LED调光的方向。

www.88dzw.com

      3.4 兼容可控硅调光的问题和缺点

  尽管多个跨国大芯片公司都推出了兼容现有可控硅调光的芯片和解决方案。但是这类解决方案是不值得推荐的,主要原因如下:

  1. 可控硅技术是具有半个多世纪的陈旧技术,它具有很多如前所述的缺点,是一种早该淘汰的技术。它应该和白炽灯、卤素灯同时退出历史舞台。

  2. 很多这类芯片自称具有PFC,可以改善功率因素,实际上,它只改善了作为可控硅负载的功率因素,使它们看上去接近纯阻的白炽灯和卤素灯,而并没有改善包括可控硅在内的整个系统的功率因素。

  3. 所有兼容可控硅的LED调光系统的整体效率都十分低下,有些还没有考虑为了稳定工作而需要的泄流电阻的损耗,完全损坏了LED的高能效。

  4. 所有的可控硅LED调光系统也都是调节LED的正向电流,存在着前面所述的色谱偏移等缺点。

  5. 安装可控硅调光的白炽灯和卤素灯所占的比例不到万分之一,而在墙里安装可控硅开关的比例在可控硅调光的灯具里连万分之一都不到,因为绝大多数安装可控硅调光的都是台灯、床头灯、立灯。更何况市面上有几十种不同规格的可控硅和晶体管调光开关,实际上所开发的IC根本不可能兼容所有的可控硅开关,而只能兼容其中的一小部分。

  6. LED是一种全新的创世纪的技术,它有着无可比拟的优越性。完全没有必要为了照顾落后的可控硅而牺牲LED的优点。更不应该去新安装墙上的可控硅开关来实现LED的调光。

4 未来的LED调光系统

  那么LED究竟应该采用什么样的调光系统呢?

  4.1 PWM调光

  前面已经说过LED调光最好是采用PWM调光,采用PWM调光时,可以在墙上开关里安装一个简单的PWM发生器,然后利用电位器来控制PWM的工作比从而实现调光。但是如果还要开关灯的亮灭,那么就需要再加一对线。所以无法兼容原来墙里的的可控硅开关的引线。原来的可控硅开关的引线只有2根,就可以又能调光又能开关。这个优点是很难兼容的。不过实际上真正最常用的调光灯具是台灯或立灯,那些调光开关都是安装在电源线上不是墙里,那也就无所谓要利用墙里的两根引线了。也就是说,PWM调光是可以直接应用于调光型台灯的。

  4.2 分段式开关调光

  台湾有一家公司推出了一种称之为EZ-Dimming的GM6182的四段开关调光不失为一种好方案。它只利用墙上的普通电灯开关就能实现4段调光,第一次开为全亮,第二次开为60%亮度,第三次开为40%亮度,第四次开为20%亮度。这种系统的优点是可以利用普通的墙上开关实现调光。而且其功率因素高达0.92以上。没有产生干扰信号之虑。缺点是无法连续调光。还有操作麻烦一些。
