2 系统硬件设计与实现
    智能变送器具有采集、处理、指示、通讯等功能，其硬件设计围绕功能进行。整个智能变送器单元根据所完成的功能分为以下几个主要功能模块：信号采集模块(传感器放大电路)、信号转换模块(模／数转换和数／模转换电路)、FPGA控制模块、通信模块(以太网和CAN总线通信)以及为整个系统提供电源的电路部分等。其中FPGA系统为整个控制器单元的核心，是变送器实现数字智能化的标志。

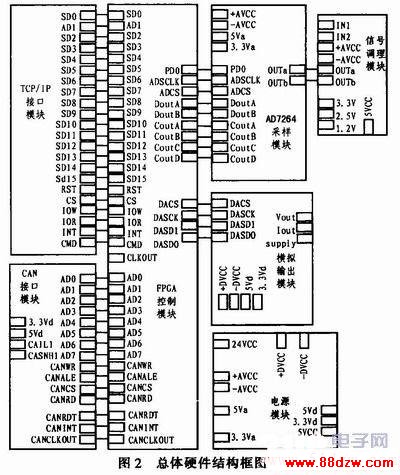

    智能变送器的硬件总体结构框图如图2所示。变送器工作时，由传感器把被测量转变为电信号，然后将信号作A／D转换，把模拟信号变换成数字信号，送入到FPGA(XC3S4005PQ205)控制模块，FIGA通过FIR滤波器核对信号进行滤波，并通过查表法对信号进行自动补偿，然后根据实际需要。经数／模转换后将数据传给下级电路，同时也可能通过以太网或CAN总线传给局域网，实现智能变送功能。系统PCB板实物图如图3所示。

www.88dzw.com

3 系统软件设计与仿真

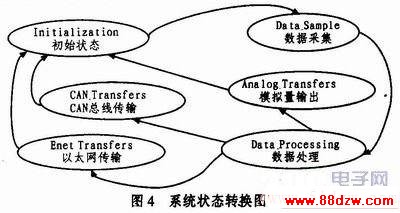

    该系统以XILINX公司的XC3S4005PQ208C作为中央处理器，整个系统主要包括初始状态(Initialization)、数据采集状态(Data_Sample)、数据处理状态(Data_Processing)、以太网传输状态(Enet_Transfers)、CAN总线传输状态(CAN_Transfers)、和模拟输出状态(Analog_ Transfers)等6种状态，因此，可以利用有限状态机的设计方案来实现。其状态转换图如图4所示，通过开发工具ISE10．1对各个模块的VHDL源程序及顶层电路进行编译、逻辑综合，电路的纠错、验证、自动布局布线及仿真等各种测试，最终将设计编译的数据下载到芯片中即可。

    初始状态：实现系统初始化；数据采集状态：完成数据采集过程；数据处理状态：对采集的信号进行一系列的滤波处理，非线性校正等；以太网传输状态，CAN总线传输状态：根据实际需要将信号数字输出；模拟输出状态：进行数模转换，输出标准的电压电流信号。
3．1 数据采集的FPGA设计
    数据采集是工业测量和控制系统中的重要部分，它是测控现场的模拟信号源与上位机之间的接口，其任务是采集现场连续变化的被测信号。对数字系统来说，数据采集主要由传感器放大电路和A／D转换电路构成，由硬件电路可见，系统通过AD7264模／数转换器来实现模／数转换。AD7264内含6个寄存器，分别是A／D转换器的结果寄存器、控制寄存器、A／D转换器A和B的内部失调寄存器、A／D转换器A和B通道的外部增益寄存器。由于XC3S4005PQ208C和AD7264都兼容SPI接口，两者的编程只需按照时序图进行即可。AD7264与FPGA的接口主要包括PD0数据输入选择端：DoutA(DoutB)两路数据输出端；OUTa(OUTb)两路数据输入端；CoutA(CoutB、CoutC、CoutD)比较器输出；G3(G2、G1、G0)四路增益控制输入信号。增益由控制寄存器的低四位控制；ADSCLK时钟信号；ADCS片选信号，低电平有效。AD7264工作频率为20 MHz，在CS下降沿，跟踪保持器处于保持模式。此时，采样、转换同时被初始化模拟输入。这需要至少19个SCLK周期。第19个SCLK的下降沿到来时。AD7262恢复至跟踪模式，并设置DOUTA、DOUTB为使能。数据流由14位组成，MSB在前。图5为AD7264读寄存器时序仿真图。
