　　5.欠压保护电路
　　

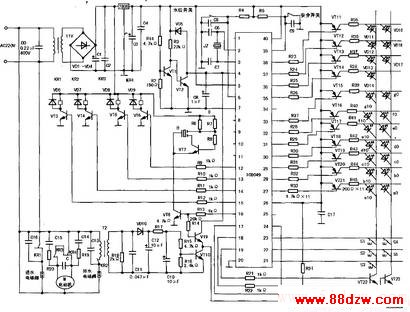

　　为了防止因电源电压过低或电源间断性供电而引起电脑工作状态混乱，本机设置了欠压保护电路。电路由VT1、VT2等组成，如右图所示。

　　当电源电压正常时，三端集成稳压器7805输出的电压为稳定的5v直流电压（VCC）。这时VT1基极电压为0.7V，V11饱和。因VT1的饱和，VT2基极电压只有0.1V左右（VT1的饱和压降），所以VT2截止，IC的（4）脚为高电平，单片机控制洗衣机正常运转。

　　当由于某种原因使Vcc电压低于4v时，则VT1的基极电压低于0.6V，VT1截止，VD2饱和，IC的（4）脚立即变为低电平，单片机复位，中断程序的继续进行。VD5是钳位二极管，以防止IC的（4）脚电位超过5.7V而损坏单片机。在刚接通电源时，C8的充电过程使IC的（4）脚为低电平而复位。当瞬间掉电时，能保持（4）脚一段时间的高电平，以维持程序的连续性。

　　6.过电流保护电路
　　
　　为了防止由于某些原因造成排水电磁铁吸合不到位，引起过载电流而烧毁排水电磁铁，程序控制器中还设置了过电流保护电路，如左图所示。

　　过电流保护电路主要由电流互感器T2、VT9、VT10、VD10等组成。互感器初级线圈串联在排水电磁铁的回路中，初、次级匝数比为1：300。工作正常时，排水电磁铁回路中的电流小于1.3A，次级线圈中的电流在R18上的电压降低于3.9V。这一电压经VD10半波整流，并由C12、R17、C10组成的π型滤波电路滤波后，得到一个直流电压值，再经R15、R16分压后加在VT10的基极上。正常工作时，因vTlO的基极电压约为0.49V而截止，IC（24）脚为高电平，洗衣机正常洗衣。

　　洗衣机进入排水状态时，如排水电磁铁吸合不到位，则回路中电流会增大到1.7A以上，此时电流互感器T2的次级中感应电流在R18上的压降将超过5V，VT10由截止变为饱和，IC（24）脚变为低电平。微电脑得到这一信号，立即从（16）脚输出高电平，一方面使VT9饱和而将IC的（4）脚置于低电平，单片机转入复位状态，各继电器均释放。因KR2断开而将排水电磁铁断电，不至于长时间通入过载电流而使其烧毁。另一方面，（16）脚输出的高电平信号使VT8饱和，接通蜂鸣电路发出报警信号。蜂鸣电路由R6、R7、R8、VT7、及压电陶瓷片B组成。

　　7.时钟与复位电路
　　
　　单片机的所有程序都必须在时序脉冲的控制下。严格按照机器周期及指令周期一步一步完成。8049的（2）、（3）脚外接晶振JZ及阻容元件为单片机8049提供时钟信号。

　　（4）为单片机的复位端，低电平有效。刚通电时，因C8充电而使8049的（4）脚为低电平，单片机内部寄存器清零，电脑呈初始状态，并开始执行程序指令。

　　与线圈并联的二极管‘VD6～VD9为保护二极管，用以防止三极管VT3～VT6由饱和转为截止时，突然的电流变化在继电器线圈端产生很高的自感电动势而击穿三极管的c—e结，使自感电动势在经过二极管时在二极管的内阻中消耗掉。

　　R19、C14及R20、C15分别为KR3和KR4触点火花消除元件，吸收触点断开时产生的自感电流。C16和C13分别为进水电磁阀和排水电磁阀的吸收电容，用于吸收电流突变时线圈自感而产生的瞬间高压。上述元件都是为了减小感性负载在电流突变时对外界的干扰。

　　继电器同时采用常开触点和常闭触点，常开触点接电机反转的绕组，常闭触点串接于常开触点电路中，目的是实现KR3和KK4常开触点互锁，即KR4常开触点闭合时，KK3的供电回路必然是断开的。只有KR4断电，即KR4的常开触点断开、常闭触点接通时，KR3的供电回路才能够接通。
