　　US21B机芯是TCL公司新近推出的高性价比普通型CRT系列产品，主芯片采用飞利浦公司的第二代超级单芯片OM8373，伴音功放采用飞利浦公司的TDA7496SA，电源IC采用FSCQ1265、场功率放大器采用STV9380A。本机芯具有成本低、性能稳定等优点，TV支持PAL/DK、I制，AV视频支持PAL、NTSC制；具有2路AV输入、1路S视频输入。目前，采用该机芯的机型有29H61、25H61等。

　　一、信号流程分析
　　

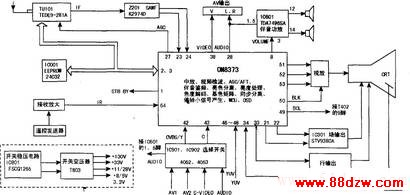

　　US21B机芯电路由高频调谐器、预中放、声表面滤波器、超级单芯片OM8373及行、场扫描处理电路、伴音功率放大器、开关电源电路等组成，其信号流程如上图所示。图像和伴音解调、第二伴音选通、伴音陷波、静音控制、遥控接收、接键输入、待机复位等功能均由OM8373内部电路完成。

　　1.TV信号处理
　　

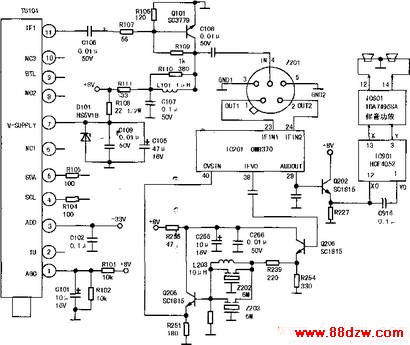

　　从高频头输入的射频信号，经高频信号处理电路后，从TU101的（11）脚输出中频信号IF，通过电容C106及电阻R107后，送到Q101进行预中放处理，如中图所示。

　　经预中放处理后的中频信号IF从声表滤波器（Z101）的（4）脚输入，经载波滤波分离后，从Z101的（1）、（2）脚输出，由IC201（OM8373）的（23）、（24）脚进入，在IC201内部进行中放处理。中放处理后的信号分两路输出：一路为图像信号，由IC201的（38）脚输出，经Q206、Q205等元件缓冲放大后，送到IC201的（40）脚进行图像解调处理。另一路为伴音信号，从IC201的（28）脚输出，经Q202放大后送往伴音信号选择开关IC901的（1）脚和（12）脚。

　　伴音信号经IC901选择后，由IC901的（3）、（13）脚输出，分别送到Ic601（TDA7496SA）的（1）、（5）脚，由此输入到内部进行伴音功率放大，放大后的信号从（12）、（14）脚输出，推动左右声道的喇叭，完成伴音信号的处理。

　　2.AV信号处理
　　
　　（1）AV1信号处理
　　
　　AV1的视频信号由插座S906的（6）脚输入，经Q907缓冲放大后送到IC201的（42）脚　　进行解码处理。AV1的伴音信号由插座S906的（3）、（4）脚输入，分别送到伴音信号选择开关IC901的（2）、（15）脚进行信号选择，经选择后的伴音信号处理过程和TV伴音信号相同。

　　（2）AV2信号处理电路
　　
　　AV2的视频信号由插座S906的（1）脚输入，经Q906缓冲放大及电子开关IC901（HCF4052）切换后，送到IC201（43）脚进行解码处理。AV2的伴音信号由插座S902的（6）、（8）脚输入，分别送到伴音信号选择开关IC901的（1）、（12）脚进行信号选择，选择后的伴音信号处理过程和Tv伴音信号相同。

　　3.YCbCr信号处理
　　

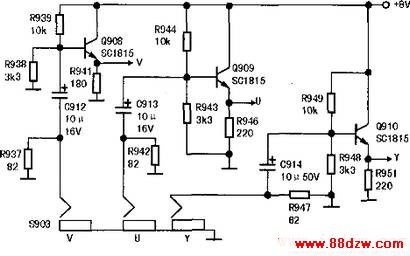

　　高清信号的Y、cb、cr信号分别从插座S903的Y、U、V脚输入，如下图所示，经Q908～Q910缓冲放大后，送到IC201的（46）～（48）脚进行视频处理。

　　

www.88dzw.com

4.音量及静音控制
　　
　　IC201的（8）脚送出音量控制信号，从IC601的（3）脚输入，对音量大小进行控制，如下图所示。

　　Q603与D601～D603等元件维成开／关机及换台静噪控制电路。开机时，由于+8V电源对电容C623瞬间充电，迅速使其两端电压达到+8V，并通过二极管D602加在Q603的e极上，因e极电压高于b极电压，Q603导通，IC601（10）脚为高电平，达到静音目的。同时，随着+12V通过R843、R616对C624的持续充电，使Q603b极的电位迅速上升，使得Q603慢慢截止，则IC601（10）脚变为低电平，则IC601的（1）、（5）脚有伴音信号输出。关机时，由于C624通过D623快速放电，而C623通过R623A缓慢地进行放电，使Q603的e极维持较高电平，Q603导通，则IC601（10）脚为高电平，从而达到静音的目的。
