索尼SDM-M72液晶显示器高压逆变电源原理分析

[09-08 11:41:51]   来源:http://www.88dzw.com  其它电路   阅读:8456

文章摘要:IC01的(11)、(12)、(20)、(19)脚输出方波时序如右图所示,鉴于两路PDRV-A/PDRV-C和两路NDRV-B/NDRV—D激励方波波形相同,相位相反,因此每一全桥对角线上的一对P—N互补MOSFET管轮流导通。例如在某时刻正半周IC02(3)-(6)脚P-MOS管源一漏极和IC03(1)-(8)脚N-MOS管漏-源极导通,则IC02(1)-(8)脚内N—MOS管的漏一源极和IC03(3)-(6)脚P—MOS管的源-漏极截止,+12V电源通过IC02(3)-(6)脚→C39→T01-T02-T03(1)-(5)

索尼SDM-M72液晶显示器高压逆变电源原理分析,标签:电路设计,http://www.88dzw.com

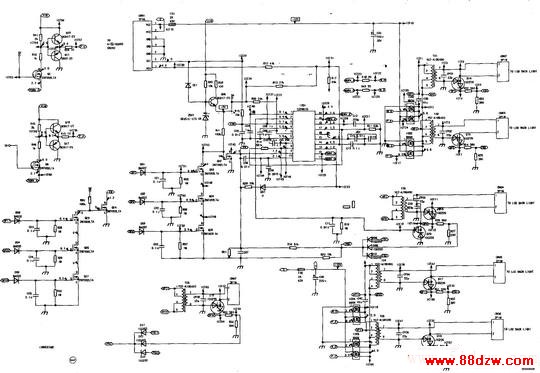

  IC01的(11)、(12)、(20)、(19)脚输出方波时序如右图所示,鉴于两路PDRV-A/PDRV-C和两路NDRV-B/NDRV—D激励方波波形相同,相位相反,因此每一全桥对角线上的一对P—N互补MOSFET管轮流导通。例如在某时刻正半周IC02(3)-(6)脚P-MOS管源一漏极和IC03(1)-(8)脚N-MOS管漏-源极导通,则IC02(1)-(8)脚内N—MOS管的漏一源极和IC03(3)-(6)脚P—MOS管的源-漏极截止,+12V电源通过IC02(3)-(6)脚→C39→T01-T02-T03(1)-(5)绕组→IC03(8)-(1)脚→公共地构成回路给电容C39充电,充电电流从上至下流过T01-T02并联的(1)-(5)绕组。

  负半周IC01的(11)、(12)、(20)、(19)脚输出激励方波反向,IC03(3)-(6)脚PMOS和IC02(1)-(8)脚N-MOS管导通,IC02(3)-(6)脚P-MOS和IC03(1)-(8)脚N—MOS管截止,+12V电源通过IC03(3)-(6)⑥脚→T01-T02-T03(5)-(1)绕组→C39→IC02(8)-(1)脚→公共地构成的闭合回路给c39反向充电(即C39放电),放电电流从下至上流过T01-T02-T03并联的(1)-(5)绕组……以上过程不断交替进行,从回路进入周期性振荡。

  全桥Lc串联变换电路谐振,在T01-T02-T03(1)-(5)绕组激发感生电动势,由T01-T02-T03(7)-(6)绕组升压,得到高频脉冲电压点亮CN02、CN03和CN04中插入的3只CCFL背光管。另一个全桥LC串联变换原理与上述过程相同。

.
