1．2．3 PA和LNA

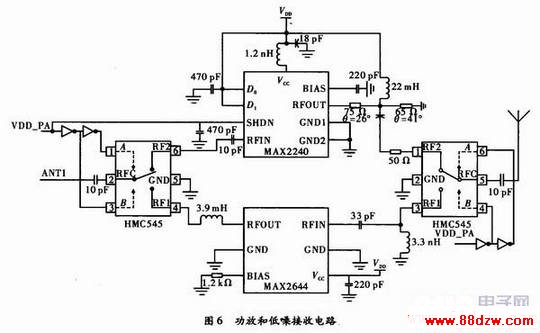

    单独只采用nRF芯片只能近距离的无线通信，为增加无线视频传输的距离，需要加入PA。从增加数据通信距离考虑，还需要增加芯片输入端的接收灵敏度，选用合适的LNA和滤波器成为必然。设计选用Maxim公司的MAX2240和MAX2644，连接电路如图6所示。

    MAX224O专为2．4～2．5 GHz频段的应用而设计，符合Bluetooth、HomeRF、802．11标准以及其他FSK调制系统的要求。：MAX2644是一款专为WLAN，Bluetooth等工作在2．4 GHz频段内的设备设计的高三阶交调点的低噪声放大器。放大电路中，微波开关采用Hittite公司生产的低成本SPDT微波开关，型号HMC545，该开关特别为3G和ISM频段工作的设备设计，其插入损耗仅有0．25 dB，采用SOT封装、体积小，可用CMOS或TTL电平控制。利用nRF芯片的VDD_PA引脚控制无线发送和接收的切换。

2 控制器FPGA设计

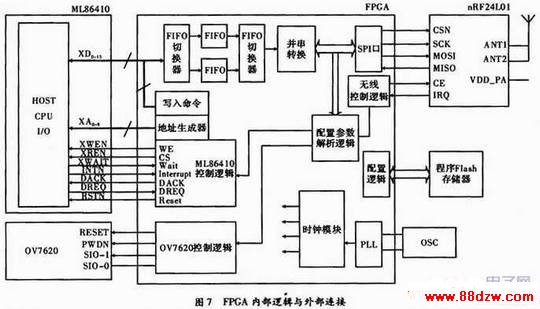

    FPGA选用Altrea公司的EP2C8208。其硬件连接电路如图7所示。

www.88dzw.com

3 初始化配置及工作流程

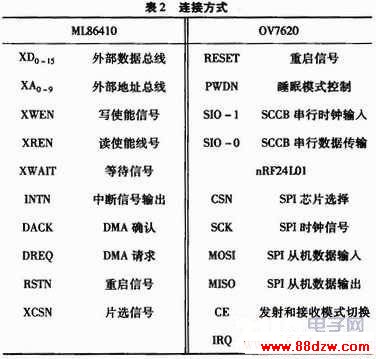

    (1)初始化配置方式。
    1)OV7620配置。OV7620的控制采用SCCB(Serial Camera Control Bus)协议。它是简化的I2C协议，SIO-1是串行时钟输入线，SIO-0是串行双向数据线，分别相当于I2C协议的SCL和SDA。SCCB的总线时序与I2C基本相同。OV7620功能寄存器的地址为0x00～0x7C。通过设置相应的寄存器，可以使OV7620工作于不同模式。
    2)ML86410配置。对ML86410进行配置需要对其寄存器进行配置，通过地址生成器产生地址XA0～9，然后通过数据总线XD0～15对相应寄存器进行写值。由于无线速率最高为2 Mbit·s-1，所以一定要对Bits Rate Setting Register(0x18C)进行设置，有可变速率压缩和固定速率压缩两种方式。
    3)nRF24L01配置。对nRF24L01进行配置通过对其内部的寄存器进行写值完成，通过SPI总线完成数据的写入。其需要用户配置的寄存器地址为00～17，共18个8 bit寄存器，当要进行发送和接收的切换时，同样要写入相应的寄存器值。

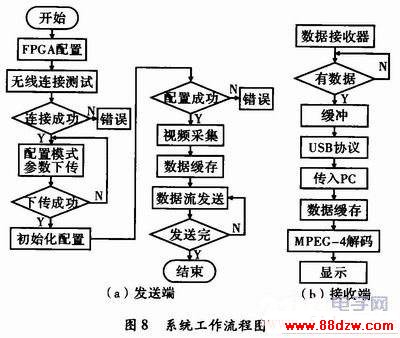

    (2)工作流程。
    1)开机配置：首先测试无线连接，连接成功后由PC端下传参数模式配置命令；下位机接到命令后，由配置参数配置逻辑解析到参数模式后，通过控制逻辑对ML86410和OV7620进行初始化配置，成功后即开始视频采集，失败发送错误到PC端。
    2)视频无线发送：视频采集开始后，视频流在ML86410的控制下有序进入FPGA缓冲，缓冲采用乒乓缓冲操作，然后数据经过并串转换，再通过SPI口送入nRF24L01无线发送。
    3)视频无线接收：nRF24LU1+接收到视频流后，经过缓冲，即送入USB2．0协议槽通过USB接口传入PC进行显示。
    4)视频显示：PC采用VC++编写程序调用Windows自带的视频播放器，同时调入MPEG-4视频流，解码后显示。
