基于ADF4106的锁相环频率合成器,标签：电路设计,http://www.88dzw.com

    ADF4106的供电电压VDD为3V，Vp和VCO的供电电压VCC为5V，均采用稳压块供电输出。需要特别注意的是，VDD一定不能超过Vp，否则，会损坏器件。

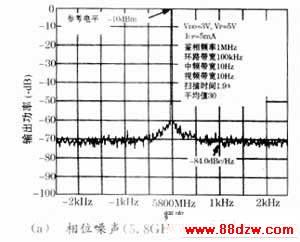

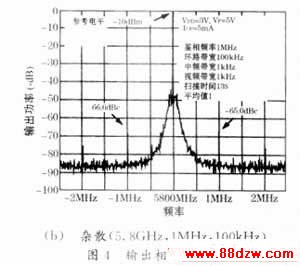

    本例中，相噪、杂散等指标均达到了设计手册中如图4所示ADF4106的标准，其中，测量结果的典型值是相位噪声为－81dBc/Hz@1kHz，杂散优于－62dBc。
4 结束语?
    由于用ADF4106在高频频段设计的频率合成器应用于许多高频系统，精简了倍频装置，简化了系统结构，降低了功耗和设备成本，因此，它在高频电路系统如宽带无线接入、仪器仪表、无线局域网、无线电射频基站中得到了广泛应用。

上一页  [1] [2] [3]
