大功率LED的温度补偿原理
[10-10 20:38:44] 来源:http://www.88dzw.com 其它电路 阅读:8686次
文章摘要:SN3910的温度补偿起始点及输出电流下降的斜率,可通过R、R来设定。温度补偿的原理如下:首先由E引脚提供1.2V的基准电压U,然后经过电阻分压器RT1I、R接地。将电阻分压器的中点接LD引脚,设其电压为有关系式:分析(1)式和(2)式可知,当环境温度T升高时,R。的电阻值迅速减小。一旦U<0.24V,就启动温度补偿功能,立即通过SN3910的内部电路使输出峰值电流减小,平均值电流也随之减小,从而达到了温度补偿目的。上一页 [1] [2] [3]

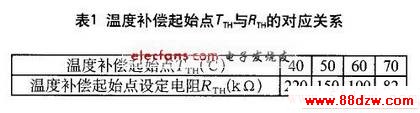

大功率LED的温度补偿原理,标签:电路设计,http://www.88dzw.comSN3910的温度补偿起始点及输出电流下降的斜率,可通过R、R来设定。温度补偿的原理如下:首先由E引脚提供1.2V的基准电压U,然后经过电阻分压器RT1I、R接地。将电阻分压器的中点接LD引脚,设其电压为有关系式:
分析(1)式和(2)式可知,当环境温度T升高时,R。的电阻值迅速减小。
一旦U<0.24V,就启动温度补偿功能,立即通过SN3910的内部电路使输出峰值电流减小,平均值电流也随之减小,从而达到了温度补偿目的。
