无线遥控开关电路(七)

文章摘要： 无线遥控发射电路 无线遥控接收控制电路元器件选择 R1～R20选用1／4W碳膜电阻器或金属膜电阻器；R21选用1／2W的金属膜电阻器。 C1和C4选用高频瓷介电容器；C2和C6均选用独石电容器；C3和C7、C8均选用耐压值为16V的铝电解电容器；C5选用耐压值为400V以上的CBB电容器。 VD1～VD13和VD16～VD20均选用1N4148型硅开关二极管；VD14和VD15均选用1N4007型硅整流二极管。 VS选用1W、6.2V的硅稳压二极管。 V1～V6选用S9013或C8050、S8050、3DG9013、3DG8050型硅NPN晶体管。 VT1～VT5均选用TLC336A(3A、

无线遥控开关电路(七),标签：电路设计,http://www.88dzw.com

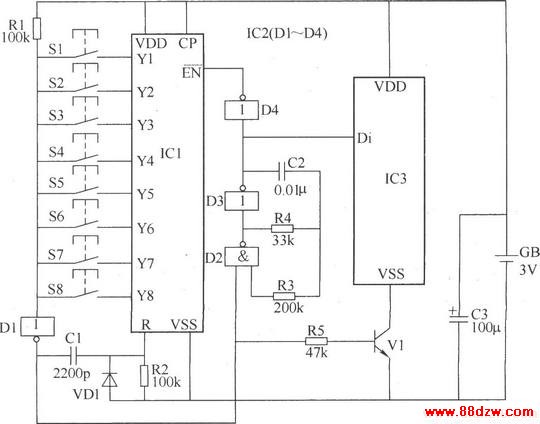

无线遥控发射电路

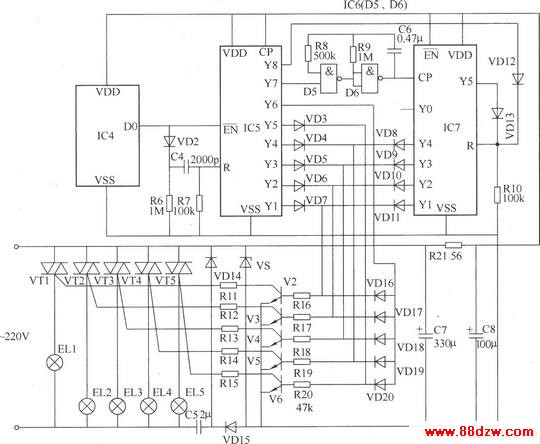

无线遥控接收控制电路 元器件选择 R1～R20选用1／4W碳膜电阻器或金属膜电阻器；R21选用1／2W的金属膜电阻器。 C1和C4选用高频瓷介电容器；C2和C6均选用独石电容器；C3和C7、C8均选用耐压值为16V的铝电解电容器；C5选用耐压值为400V以上的CBB电容器。 VD1～VD13和VD16～VD20均选用1N4148型硅开关二极管；VD14和VD15均选用1N4007型硅整流二极管。 VS选用1W、6.2V的硅稳压二极管。 V1～V6选用S9013或C8050、S8050、3DG9013、3DG8050型硅NPN晶体管。 VT1～VT5均选用TLC336A(3A、600V)型双向晶闸管。 IC1、IC5和IC7均选用CD4017或CC4017型十进制计数／脉冲分配器集成电路；IC2和IC6均选用CD4011或CC4011型四与非门集成电路；IC3选用T630型无线电发射集成电路；IC4选用T631型无线电接收集成电路。 S1～S8均选用微型动合(常开)按钮。 GB使用两节5号电池。
