CMOS与非门4011接成反相器组成的电平测试电路

文章摘要： 如图为使用CMOS与非门4011接成反相器组成的电平测试电路。在该电路中，也可用非门代替4011。高电平显示H，低电平显示L。由于R2～R4已起限流作用，因此数码管及其阳极端直接与正电源Vcc相连。将高、低电平均需发光的常亮笔段e、f经R4接地，可减少驱动电流。

CMOS与非门4011接成反相器组成的电平测试电路,标签：电路设计,http://www.88dzw.com

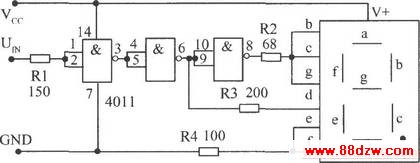

如图为使用CMOS与非门4011接成反相器组成的电平测试电路。在该电路中，也可用非门代替4011。高电平显示H，低电平显示L。由于R2～R4已起限流作用，因此数码管及其阳极端直接与正电源Vcc相连。将高、低电平均需发光的常亮笔段e、f经R4接地，可减少驱动电流。
