JKH1-791电梯控制柜

[09-14 00:08:42]   来源：http://www.88dzw.com  控制电路   阅读：8183次

文章摘要：JKH1-791电梯主电路:JKH1-791电梯控制电路(1):JKH1-791电梯控制电路(2):JKH1-791电梯控制电路(3):JKH1-791电梯按钮电路(1):JKH1-791申J梯桉钮电路(2):JKH1-791电梯开门机电路:JKH1-791电梯指示灯电路:JKH1-791电梯照明电路:

JKH1-791电梯控制柜,标签：控制电路图,电路设计,http://www.88dzw.com

JKH1-791电梯主电路:

JKH1-791电梯控制柜

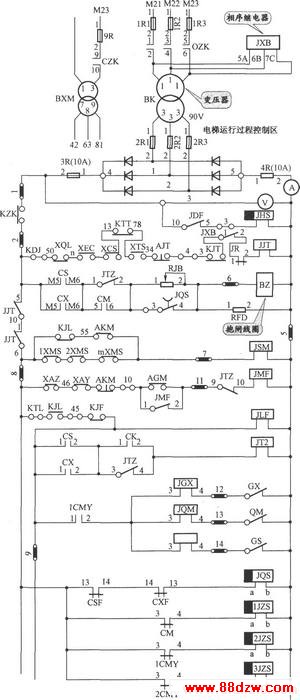

JKH1-791电梯控制电路(1):

JKH1-791电梯控制柜

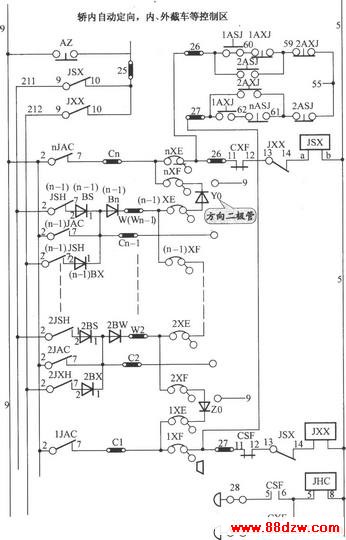

JKH1-791电梯控制电路(2):

JKH1-791电梯控制柜

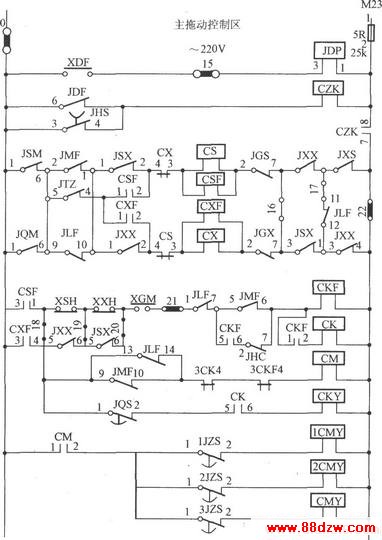

JKH1-791电梯控制电路(3):

JKH1-791电梯控制柜

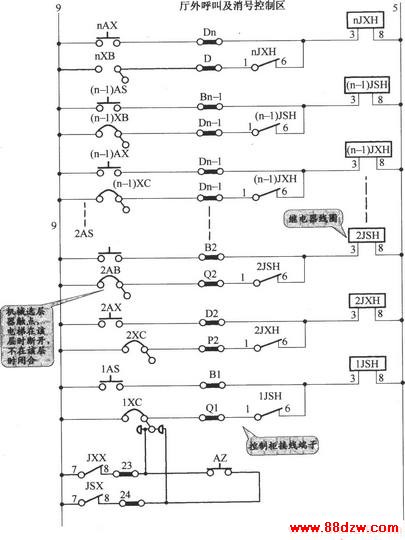

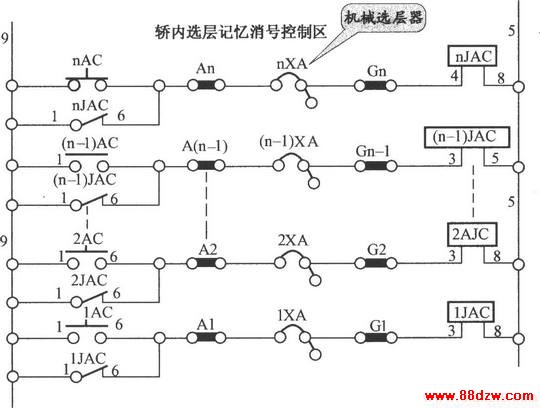

JKH1-791电梯按钮电路(1):

JKH1-791电梯控制柜

JKH1-791申J梯桉钮电路(2):

JKH1-791电梯控制柜

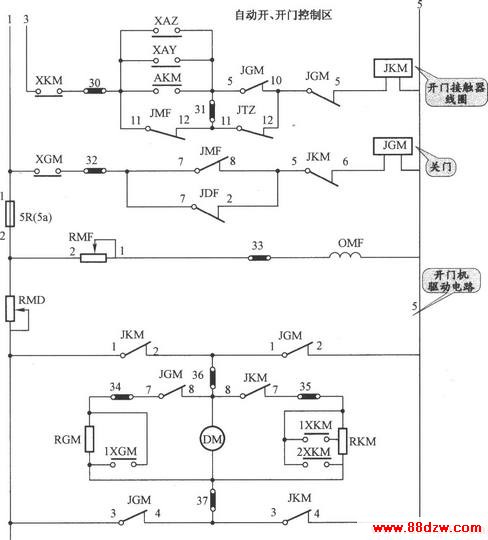

JKH1-791电梯开门机电路:

JKH1-791电梯控制柜

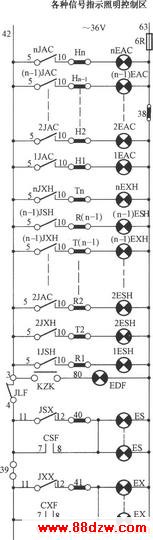

JKH1-791电梯指示灯电路:

JKH1-791电梯控制柜

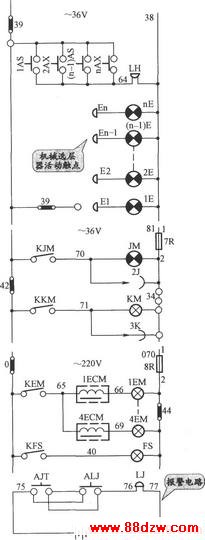

JKH1-791电梯照明电路:

JKH1-791电梯控制柜
