电源故障暂保护与死保护电路

文章摘要： 多数电源中的过流、过压保护是在故障发生后电源停止工作，输出为零，然后人工复位重新工作；或者只有暂保护，即故障发生后电源停止输出，延时一段时间后，电源自动恢复工作。但在许多装置中，要求其电源同时具有暂保护和死保护双重功能，比如，要求电源允许负载瞬时打火和过流。短时过流或打火时电源应立即进入暂保护，只有打火反复出现并超过规定次数后，才认为是负载故障，电源即进入死保护状态。如图所示为电源故障暂保护与死保护电路，它具有对电源故障进行暂保护和死保护的双重功能。

电源故障暂保护与死保护电路,标签：控制电路图,电路设计,http://www.88dzw.com

多数电源中的过流、过压保护是在故障发生后电源停止工作，输出为零，然后人工复位重新工作；或者只有暂保护，即故障发生后电源停止输出，延时一段时间后，电源自动恢复工作。但在许多装置中，要求其电源同时具有暂保护和死保护双重功能，比如，要求电源允许负载瞬时打火和过流。短时过流或打火时电源应立即进入暂保护，只有打火反复出现并超过规定次数后，才认为是负载故障，电源即进入死保护状态。

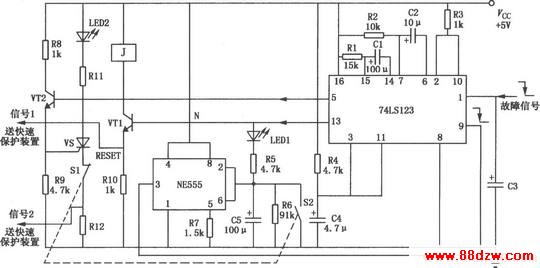

如图所示为电源故障暂保护与死保护电路，它具有对电源故障进行暂保护和死保护的双重功能。
