NE555构成的微风吊扇温度控制器

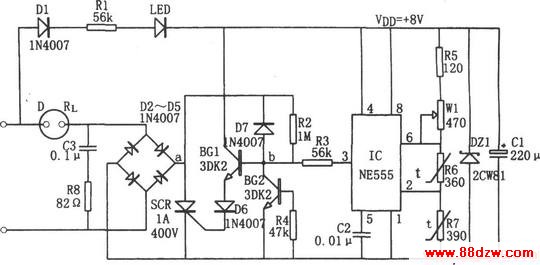

如图所示为微风吊扇温度控制电路。它由测温控制电路和降压整流电源电路组成。其中电源电路为控制电路提供VDD= 5V的直流电压。测温控制电路的核心为IC(555)和R5、R7、W1、R6等组成的双稳态触发器,且,R6、R7选用NTC热敏电阻作为测温元件。

当环境温度增加时,相应R6、R7的阻值变小,使IC因②脚电位下降到小于1/3VDD而被置位,3脚输出高电平。从而使由D2~D5、SCR、BG1、BG2等组成的可控硅交流零压开关接通,风扇D因接通电源而运转;当环境温度下降时,相应R7、R6的阻值变大,555因②脚电位升高到大于1/3VDD而被复位,③脚输出低电平,从而使可控硅交流零压开关截止,电风扇D因电源断开而停转。

在调试时,可根据需要来设置温度点。当环境温度高于设定的温度时,风扇自动开启;当环境温度低于设定的温度时,风扇自停。电位器W1为调稳电位器,对应温度可用刻度盘标示。
