用CD4046组成的频率合成器
[10-10 20:39:48] 来源:http://www.88dzw.com 信号产生 阅读:8900次
文章摘要: 所谓频率合成是指,将任一给定的基准频率^变换成一系列新的频率fo1、fo.....fon。这些新产生的频率具有与原基准频率相当的稳定度。如果在CD4046的③、④脚间插入一个分频系数固定的分频器,就可组成一个具有固定倍数的倍频器。如果插入一个分频系数可调的多级分频器,就可组成一个多级可调式倍频器。它就是“频率合成器”。如图所示为用CD4017作分频器的频率合成器。
用CD4046组成的频率合成器,标签:,电路设计,http://www.88dzw.com

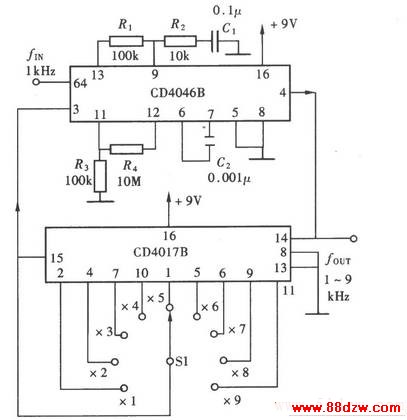

所谓频率合成是指,将任一给定的基准频率^变换成一系列新的频率fo1、fo.....fon。这些新产生的频率具有与原基准频率相当的稳定度。如果在CD4046的③、④脚间插入一个分频系数固定的分频器,就可组成一个具有固定倍数的倍频器。如果插入一个分频系数可调的多级分频器,就可组成一个多级可调式倍频器。它就是“频率合成器”。如图所示为用CD4017作分频器的频率合成器。
Tag:信号产生,,电路设计,家电维修 - 单元电路介绍 - 信号产生
