用CD4046组成的高精度频率合成器
[10-10 20:39:48] 来源:http://www.88dzw.com 信号产生 阅读:8232次
文章摘要: 如图所示的频率合成器是一个实用型频率合成器,它采用高稳定度的石英晶体振荡器,产生一个l00kHz的矩形脉冲,通过分频器将其分成lkHz,作为频率合成器的基准频率。该频率合成器通过预置开关的预置,可输出1~999kHz之间,间隔为lkHz的999种标准频率,有很高的实用价值。
用CD4046组成的高精度频率合成器,标签:,电路设计,http://www.88dzw.com

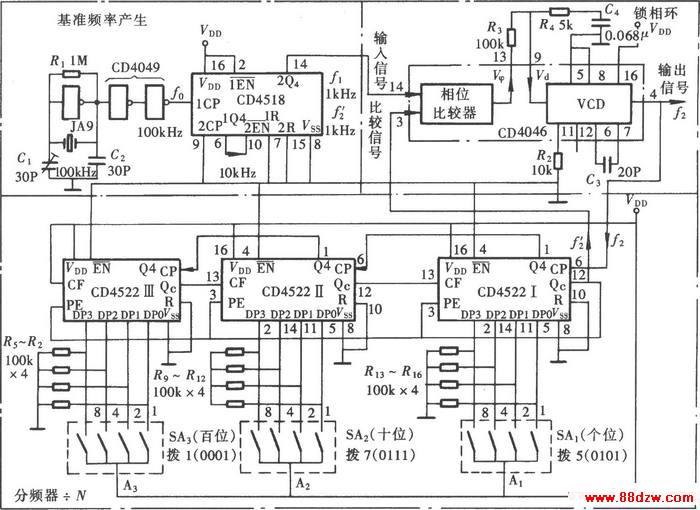

如图所示的频率合成器是一个实用型频率合成器,它采用高稳定度的石英晶体振荡器,产生一个l00kHz的矩形脉冲,通过分频器将其分成lkHz,作为频率合成器的基准频率。该频率合成器通过预置开关的预置,可输出1~999kHz之间,间隔为lkHz的999种标准频率,有很高的实用价值。
