进入Idle省电模式之后，如果要唤醒CPU，回到一般的工作模式，就必须先产生中断信号。该中断信号可以是NUC1xx中的任何模块所产生的中断，也可以通过外部中断的方式来唤醒CPU。需要注意的是，当决定CPU要由某个中断来唤醒时，就必须在进入Idle省电模式前，将该中断设定完成，才能使其产生中断事件来唤醒CPU。

Power Down省电模式

Power Down是新唐科技NUC1xx最省电的一种模式，因为一旦进入Power Down省电模式，晶振时钟会被关闭，整颗NUC1xx呈现静止的状态，这时的耗电量将减到最小的程度。而在此模式下，也只有少数的特定中断事件能够唤醒NUC1xx，使其恢复工作状态。在Power Down模式下，NUC1xx提供了GPIO、USB、UART、RTC、ACMP和CAN的中断唤醒方式。

要进入Power Down省电模式，除了必须呼叫WFI/WFE指令外，在调用WFI/WFE指令之前，必须另将PD_WAIT_CPU和PWR_DOWN_EN两个功能依序打开。已确保CPU先进入Sleep模式后，系统再进入Power Down模式，此时NUc1xx是属于最省电的状态，耗电量将降到约15uA。

一旦NUC1xx进入Power Down省电模式，由于大部分的逻辑电路都进入停止状态，因此要想唤醒CPU，必须经由特殊定义的中断源来唤醒。在Idle省电模式下，只要有任何中断即可唤醒CPU不同，不过相同的是，两者都必须要在进入省电模式前，先设定好将来要用来唤醒CPU的模块，这包括其中断或唤醒功能，这些为了唤醒CPU的准备都完成之后，才能进入省电模式，否则就没有任何方式能够再唤醒CPU了。

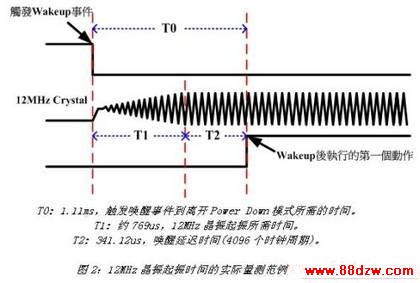

由于所谓的Power Down省电模式，实际上是把晶振的时钟关闭，让整个NUC1xx呈现静止的状态。而因为晶振也被关闭了，一旦有唤醒中断事件发生，需要等到晶振稳定下来后，CPU才能继续运作，所以由Power Down进入一般的工作模式，会需要延迟一点时间来等待，而NUC1xx系列所提供的延迟时间预设为4096个clock cycle。以12MHz来计算，延迟时间为(1/12MHz)*4096=341.12us(图2中的T2)，而晶振起振所需时间(图2中的T1)则会随着晶振频率、品牌、PCB 布线等都会造成少许差异。一般而言, 12MHz晶振起振所需时间约1~2ms。实际量测范例数据如图2所示。

本文小结

本文介绍了新唐科技NUC1xx所提供的各种省电方式，包括了关闭没用到的模块、调整CPU运作的时钟、Idle省电模式与Power Down省电模式。在实际应用时，使用者可以根据自身所需，选择适合的方式，甚至组合不同的省电方法以达到最佳的省电效率。
