2.2 AD8062电路实现和应用




www.88dzw.com
    AD8062的差分放大电路连接方式2中,隔直电容可以有效减小输入到反相端的直流电压,同时通过交流有用信号,这样就减小了集成运放的输入共模电压,保持了差分电路在静态工作点的较大线性范围,差分对管的输出电流能够线性跟随输入信号变化。隔直电容的加入除了对低频信号有些影响外,输入集成运放的差模电压能够高效传输给A/D变换器。在设计的ISM频段定位系统时,使用基带扫频信号最低频率为100 kHz,这样就能最大程度地降低隔直电容对低频信号的影响。优化电路的特性频谱特性如图4和图5所示。


    连接方式2与方式1的频率输入条件相同,在输入单频信号功率为-28 dBm时,优化电路的集成运放增益大于11 dB,并且对带外噪声有了更大的抑制作用,信噪比也比连接方式1提高了1 dB。在输入单频信号功率为-12 dBm时,由于共模输入电压的减小,使得AD8062能够工作在线性范围,各次谐波功率均小于-45 dBc,输出信号功率也有了4 dB提高。优化电路成功地完成了在射频接收前端的试验测试,能够为后端电路检测信号提供较大的信号功率。而满足A/D采样门限要求。
    同时,在ISM频段定位系统整体测试中,AD8062的使用能够使得接收射频前端达到接收机灵敏度的要求,信号处理部分能够正确捕获定位数据。在试验调试中发现,双集成运放AD8062的I/Q两路输入信号功率不能有太大的偏差,否则,电路不能正常工作。在设计的定位系统射频前端电路中,采用正交下变频器AD8347的I/Q两路信号输出功率偏差较小,AD8062能够满足设计要求。

3 结语
    通过对集成运放连接电路的非线性分析,找到了AD8062产生谐波失真的原因,并且优化设计了新的电路连接方式。这种优化电路设计在不改变集成运放增益的前提下,使接收射频前端的灵敏度提高了1 dB,大大提高了整个系统的动态范围,并且能够保证接收机在大信号输入时的谐波失真小于-50 dBc。在ISM频段定位系统的设计中,优化设计电路输出信号信噪比和功率大小均能满足A/D的采样要求,能够为后端定位检测算法提供相关数据。在不同条件和不同电路的设计系统中。集成运放的应用同样会出现非线性失真问题,上述集成运放的非线性分析方法具有一定的参考价值。

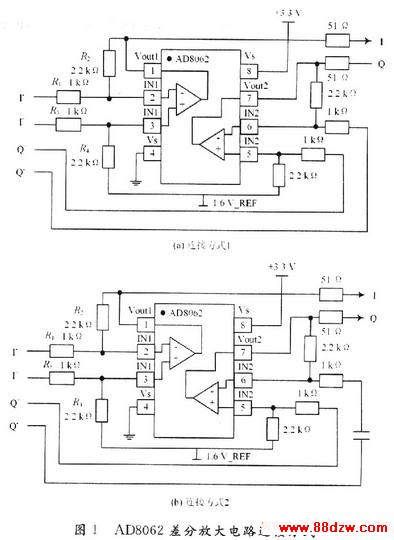

www.88dzw.com在下面的电路设计中,AD8062采用单电源3.3 V供电方式,输入端使用的是I/Q两路正交信号,用于测试的输入信号是单频信号,输入信号功率范围为-28~-12 dBm,信道带宽5 MHz。集成运放的电路设计应用在ISM频段定位系统的接收射频前端电路,在AD8347对I/Q正交射频信号下变频后,对基带信号进行放大输出。AD8062差分放大采用的是双端输入单端输出的方式,I/Q两路双极性信号经集成运放合并后传输给A/D变换器进行采样。当接收信号为跳频信号时,AD8062电压的变化速率很快,能够即时跟随阶跃电压的变化。最初的设计采用图1(a)所示的电路连接方式,其中设计的MIMO系统接收射频前端曾有应用,在MIMO系统中采用的是单电源5 V供电方式,输入信号频率范围为0~5 MHz,功率为-12 dBm。上述条件下,放大器的功率增益为11 dB,信号输出的谐波失真小于-40 dBc,满足接收机灵敏度和后端A/D采样的要求。然而,AD8062的连接方式直接用于3.3 V单电源,当输入信号频率为1 MHz时,电路的输出特性如图2和图3所示。
