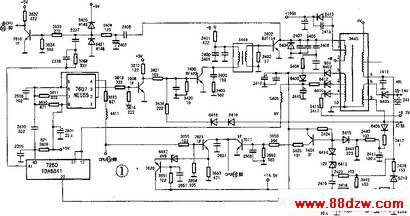

飞利浦93R机芯彩电行／场／保护电路原理

文章摘要：表1 7607(NE555)实测数据 (单位：V)脚号/项目12345678功能地行启动振荡行频输出开，待机空行振荡行振荡供电开机状态02.442.355.453.672.452.945.51待机状态上一页 [1] [2] [3] 下一页

飞利浦93R机芯彩电行／场／保护电路原理,标签：电源电路,电路设计,http://www.88dzw.com

表1 7607(NE555)实测数据    (单位：V)

脚号/项目

1

2

3

4

5

6

7

8

功能

地

行启动振荡

行频输出

开，待机

空

行振荡

行振荡

供电

开机状态

0

2.44

2.35

5.45

3.67

2.45

2.94

5.51

待机状态

上一页  [1] [2] [3]  下一页
